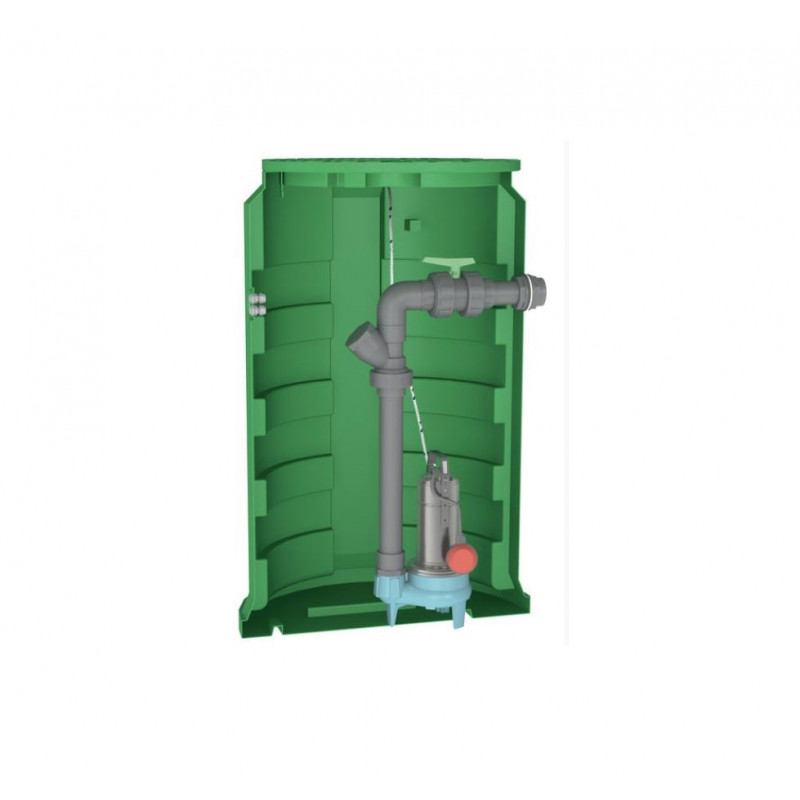

CALIDOM2400 GQVM 50-8 PA - Station de relevage

Description du produit

Domaine d’utilisation :

La station de relevage CALIDOM 2400 GQVMA 50-8 PA est destinée à l’évacuation de toutes les eaux (WC, éviers, douche) d’une maison individuelle de 4 à 8 personnes.

Elle s’installe exclusivement à l’extérieur du bâtiment, enterrée avec un système d’ancrage.

Sa pompe GQVM 50-8 remonte l’eau jusqu’à 5 m de hauteur verticale sur une longueur de refoulement de 50 mètres.

Volume de bâchée du poste : 65 litres (1 à 20 évacuations domestiques).

Elle peut aussi être utilisée pour évacuer des eaux pluviales ou de drainage.

Livré sans coffret de protection électrique et sans flotteur alarme.

Ses points forts :

Ensemble complet tout équipé et prêt à l’emploi.

Entretien simplifié par le système de pied d’assise et de barre de guidage, permettant un démontage rapide de la pompe pour son nettoyage.

Accessoires complémentaires conseillés :

Kit de raccordement souple diamètre 63 x longueur 600 mm KSS63

Coffret alarme et protection moteur avec flotteur de 20 m : AL 20M ZMS 6310

Kit cartouche anti-odeur : KCAO

Il existe une réhausse de 250 mm en option : RHFD 250

Le produit :

• Station de relevage conforme à la norme européenne EN12050-1 et EN12050-2.
• Cuve polyéthylène de 845 litres. Installation enterrée uniquement. Possibilité d’une pose en nappe phréatique. Température maximum d’utilisation : +35°C.
• Couvercle Ø 650 mm étanche, fermeture ¼ tour, verrouillage par vis.
• Dimensions (mm) : D 800 x H 2450 mm .
• La CALIDOM GQVM 50 PA est équipée d’une pompe Calpeda GQVM 50-8 (monophasée 230V 0,55 kW 4,3A) à turbine vortex, corps fonte avec flotteur de niveau et 20 mètres de câble.
• Système de relevage en fonte avec barres de guidage en inox 304 et griffe de fixation fonte sur la pompe pour résister à la corrosion. Support inox en fond de cuve pour éviter le perçage. Chaîne de levage de la pompe en inox 316.
• Refoulement avec un clapet boule en PVC, une vanne PVC d’isolement sur tuyauterie en diamètre 63 facilement accessible et démontable.
• Un passage de paroi en PVC Ø 63 x 2“1/2 pour le raccordement.
• Fil d’eau d’entrée variable de 200 à 1850 mm de profondeur possible sur deux côtés opposés suivant besoin de l’installation.
• 2 presse-étoupes intégrés pour le passage des câbles : 1 pour l’alimentation électrique de la pompe et 1 pour le câble du flotteur-alarme trop-plein (option).
• Entrée PVC 100, sortie PVC 63, ventilation PVC 50, passe câble.



Livrés séparés non montés :

• 1 coude à 45° mâle / femelle pour PVC Ø 100.
• 2 joints à lèvre en Ø 100 : 1 pour monter le tuyau d’arrivée et 1 pour la ventilation. Perçage à réaliser en Ø 108 (scie cloche non fournie).
• 1 joint à lèvre et 1 raccord pour effectuer une ventilation en Ø 50. Perçage à réaliser en Ø 60 (scie cloche non fournie).
• 1 tuyau PVC Ø 63 - Lg 140 mm
• 1 manchon Ø 63
• 1 fiche mâle démontable en 230V

Entretien :

Votre station CALIDOM GQVM nécessite un entretien régulier. La fréquence des entretiens est en fonction de la nature des eaux véhiculées. Nous vous conseillons au minimum 2 à 3 visites par an. L'entretien régulier consiste à nettoyer les flotteurs et à rincer à grande eau les parois de la cuve ainsi que les canalisations et accessoires en contact avec les effluents. Deux fois par an les pompes seront sorties et vérifiées.

Précautions d'utilisation :

Une pompe de relevage est conçue uniquement pour le refoulement d'eaux usées et chargées pouvant contenir des matières organiques jusqu'à 50mm de diamètre. Elle accepte uniquement le papier toilette. Tout autre corps étranger est un risque pour la pompe.

La garantie constructeur n’exclut pas l’entretien

Autres produits de la gamme :

Avec pompe de 0,55 kW (3/4 CV) – hauteur de refoulement jusqu’à 5 m verticalement

- CALIDOM900 GQVM 50-8 PA

- CALIDOM1200 GQVM 50-8 PA

- CALIDOM1600 GQVM 50-8 PA

- CALIDOM2000 GQVM 50-8 PA

- CALIDOM2400 GQVM 50-8 PA

Avec pompe de 1,1 kW (1,5 CV) – hauteur de refoulement jusqu’à 10 m verticalement

- CALIDOM900 GQVM 50-13 PA

- CALIDOM1200 GQVM 50-13 PA

- CALIDOM1600 GQVM 50-13 PA

- CALIDOM2000 GQVM 50-13 PA

- CALIDOM2400 GQVM 50-13 PA

La pompe GQVM 50-8 – 20M

Le produit :

La QQVM 50-8 est une pompe automatique monophasée de la marque Calpeda. Elle convient pour le relevage des eaux chargées pouvant contenir des corps solides en suspension jusqu’à 50 mm de diamètre. La GQVM dispose d’un condensateur de démarrage intégré, accessible par une plaque avec des vis sur le dessus du moteur. Elle ne nécessite donc pas de coffret annexe pour son fonctionnement. Une protection thermique coupe le moteur en cas de surchauffe ou de démarrages trop fréquents. Elle est livrée avec un câble d’alimentation 3 x 1 mm² de 20 m.

Robuste et fiable elle est construite en fonte pour le corps d’aspiration et sa turbine vortex. Son moteur, avec arbre et chemise en inox, est isolé de l’eau par une double garniture mécanique.  La pompe est équipée d’un flotteur de niveau permettant de la déclencher et de l’arrêter automatiquement. Le refoulement est orienté à l’horizontal pour pouvoir installer une griffe, indispensable pour un montage sur pied d’assise.

Important :

lors du réglage du ou des flotteurs de votre fosse de relevage veillez garder le moteur immergé de moitié afin de le préserver de l’échauffement.

Domaine d’utilisation :

Cette pompe de relevage est particulièrement adaptée pour l’évacuation des eaux vannes d’une habitation individuelle ou d’une petite résidence jusqu’à l’égout.

Ses points forts :

La GQVM 50-8 - 20M propose de nombreux avantages parmi lesquels, un condensateur intégré, un régulateur de niveau permettant la gestion du niveau d’eau automatiquement.

Le principal atout de cette pompe submersible est la turbine VORTEX. Cette technologie permet de créer un phénomène de tourbillon dans la volute de la pompe et ainsi limiter grandement le risque de blocage de la roue. Cette technologie a fait ses preuves aux fils des années et procure une véritable sérénité quant au fonctionnement de la pompe.

Autres produits de la gamme :

La série GQ de Calpeda se décline en plusieurs versions :

Monophasée 230V ou triphasée 400V.

Puissances : 0,55 kW – 0,75 kW – 0,90 kW- 1,1 kW – 1,5 kW.

Sortie horizontale (gamme GQV) ou sortie verticale (gamme GQS).

Avec ou sans flotteur sur modèle monophasé.

Câble électrique 3 x 1 mm²  de 10 m ou de 20 m (version monophasé uniquement)
