4018-4006

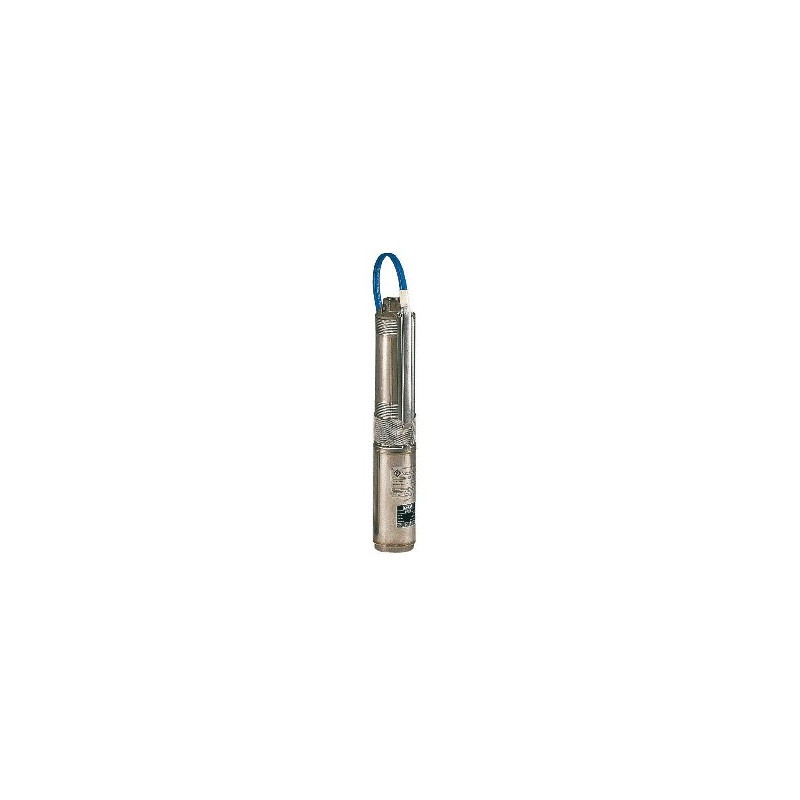

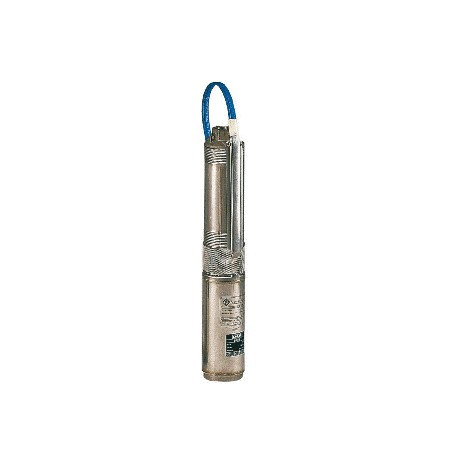

Pompe immergée pour forage DAB triphasée. Pompe de forage 4".
Convient pour un forage de 10 mètres de profondeur.
Garantie 2 ans.
Pompe immergée DAB pour forage 4 pouces triphasée. | |
Débit (en m3/h): | 1,2 à 4,2 |
Pression (en HMT): | 13 à 31,8 |
Pompe immergée pour forage DS4C-6 sortie du catalogue fournisseur est remplacée par:
Quantité | Remise | Vous économisez |
---|---|---|
2 | 2% | Jusqu'à 23,40 € |
Le produit :
- La pompe immergée JETLY (D)S4C-6 T 0,37 kW est une pompe de la marque DAB qui convient pour un forage de 4 pouces ou plus si elle est équipée d’une chemise de refroidissement. Certifié ACS (eau potable) cette pompe immergée triphasée permet l’alimentation d’une maison, d’un arrosage et bien d’autres applications. Sa construction est composée de deux principaux matériaux, l’inox pour le corps de refoulement et la bride de raccordement et sa crépine. Quant aux turbines et diffuseurs des matériaux composites ont été sélectionnés, anti-abrasion, la composition de la partie hydraulique de cette pompe de forage procure une très bonne tolérance au sable. Cette pompe immergée de forage est préconisée pour une installation dans un forage de 4 pouces, toutefois, elle peut être également utilisée dans des lacs ou des forages de diamètres supérieurs. Pour se faire la pompe doit être impérativement équipée d’une chemise de refroidissement afin de préserver le moteur de l’échauffement. Dans des conditions idéales cette pompe triphasée peut être installée dans un forage de 10 mètres de profondeur. Ainsi, vous profitez de 1 bars de pression à la sortie du forage et d’un débit de 3 m3/h.
- Attention les pompes triphasées peuvent possiblement fonctionner à l’envers, veillez au sens de rotation de la pompe en inversant deux phases du moteur.
Domaine d’utilisation :
- La pompe (D)S4 C-6 T est principalement utilisée pour l’alimentation et la surpression d’une habitation, d’un arrosage domestique et diverses applications industrielles.
Ses points forts :
- La gamme de pompe immergée de forage (D)S4 propose un large choix de débit et de pression. Entièrement construites en matériaux inoxydables ses pompes proposent un excellent rendement et une impressionnante résistance à l’usure. Livrée avec une amorce de câble électrique, équipez votre forage avec une pompe sur mesure correspondant à vos attentes. Les pompes triphasées ne possèdent pas de coffret de démarrage, il est donc impératif de protéger le moteur, RS-Pompes conseille vivement d’installer en un coffret de protection et de manque d’eau comme le coffret DSN 51.
Autres produits de la gamme :
- La gamme (D)S4 propose un large choix de pompe aux caractéristiques différentes dans des modèles monophasés et triphasés.
Autres accessoires :
- Cette pompe est fournie avec un coffret de démarrage pour les modèles monophasés et une amorce de câble.
Référence | Désignation | Moteur | 2850 | tr/min | Puissance mécanique | Protection | Refoulement | Poids (kg) | |
Tension | Intensité (A) | Condensateur (µF) | (kW) | (CV) | IP 68 | Taraudé femelle 1"1/4 G (33/42) | 11,5 | ||
4018-4006 | Pompe immergée (D)S4C-6 T 0,37 kW | TRI 400V | 1,6 | N/A | 0,37 | 0,5 | CLASSE B |
Tableau des performances | ||||||||||
Débit (m3/h) | 0 | 1,2 | 1,5 | 1,8 | 2,4 | 3 | 4,2 | |||
Pression HMT | 33 | 31,8 | 31 | 29,4 | 26,4 | 22,7 | 13 |
Caractéristiques générales | |
Désignation | Pompe immergée JETLY (D)S4C-6 T 0,37 kW |
Utilisateurs | Domestique et Professionnel |
Aspiration sur | Puits, forage 4 pouces ou plus, bassins, citernes, en position vertical. |
Fabricant | DAB |
Garantie | 2 ans |
Diamètre de refoulement | 1"1/4 (33/42) |
Type liquide | Liquides propres, sans corps solides ou abrasifs, non agressif. |
Application | Alimentation, la surpression et la distribution d'eau dans les installations domestique et d'arrosage. |
Type de refoulement | Femelle taraudé |
Plage de température liquide | 0°C à +40°C |
Température ambiante maximum | +40°C |
Profondeur (en mètres) | 0 - 15 |
Longueur de câble électrique | 0.5 m |
ACS (agréement eau potable) | OUI |
Fonctions | |
Coffret de démarrage | NON |
Clapet anti-retour intégré | OUI |
Construction pompe | |
Matériau principal | Inox / Technopolymère |
Matériau corps | Acier inox AISI 304 |
Matériau turbine | Technopolymère |
Matériau arbre pompe | Acier inox AISI 304 |
Matériau diffuseur | Téchnopolymère |
Matériau joints | Caoutchouc NBR |
Matériau tête de pompe | Acier inox AISI 304 |
Matériau bride de pompe | Acier inox AISI 304 |
Liquide interne moteur | Bain d'eau |
Position | Verticale |
Accouplement | Norme NEMA |
Nombre de turbines | 6 |
Type de turbine | Radiale ou semi-axiale |
Caractéristiques électriques | |
Tension (V) | Triphasé 400V |
Intensité nominale (A) | 1.6 |
Puissance mécanique P2 (kW) | 0.37 |
Puissance mécanique (CV) | 0.5 |
Indice de protection | IP 68 |
Vitesse de rotation | 2800 tr/min |
Fréquence moteur | 50Hz |
Caractéristiques hydrauliques | |
Débit minimum (m3/h) | 1.2 |
Débit maximum (m3/h) | 4.2 |
Débit nominal (m3/h) | 3 |
HMT à débit minimum (m) | 31.8 |
HMT à débit maximum (m) | 13.2 |
Dimensions | |
Hauteur (mm) | 593 |
Diamètre (mm) | 97 |
Poids (kg) | 11.5 |
Aucun avis n'a été publié pour le moment.
Pour sélectionner votre pompe immergée de forage 4 pouces plusieurs questions sont à se poser. La première, quel est la tension d’alimentation dont vous disposez, triphasée 330 Volts ou monophasée 230 Volts. Ensuite, déterminez la fonction de la pompe, l’alimentation d’une maison ou d’un arrosage ou bien les deux. Ces données permettent d’un débit et une pression.
Concernant votre forage, il est important de posséder le débit du forage lors de sa réalisation (fournie par le foreur). Tous les forages ne donnent pas le même débit pour notre exemple le foreur nous à certifier que le forage réalisé fournie 4 m3/h.
Pour le débit de la pompe de forage il faut prendre en considération un débit instantané d’une habitation est de 2 à 2,5 m3/h. Un arrosage automatique quant à lui demande entre 1.5 et 2 m3/h de manière à pouvoir optimiser les voies d’arrosage. Toutefois, dans notre choix du débit nous allons privilégier 2.5 m3/h car l’arrosage est utilisé la nuit afin de limiter l’évaporation. Son débit ne se cumule donc pas à celui de la maison.
Pour la pression, une pompe à eau de forage exprime la pression en HMT (hauteur manométrique totale). Il faut savoir que 1 bar est égal à 10 mètres de HMT. Votre forage mesure 20 mètres de profondeur. Pour refouler l’eau jusqu’en haut du forage la pompe immergée devra alors fournir minimum 20 m de HMT. Cependant, la détermination ne s’arrête pas là. Il est essentiel de prendre en considération la hauteur naturelle de votre point d’eau le plus haut pour exemple 10 mètres. Il faut donc ajouter 10 mètres à la valeur déterminée précédemment, 20 + 10 = 30 mètres de HMT. Nous venons de déterminer la pression nécessaire afin d’alimenter le robinet le plus haut, il de dispose cependant de très peu de pression. C’est pourquoi l’on ajoute 2 bars soit 20 m de HMT, suffisamment de pression pour un usage domestique. L’arrosage quant à lui nécessite 2 à 3 bars de pression. Dans notre exemple la pompe doit donc fournir 20+10+30 = 60 m de HMT pour l’alimentation de la maison et de l’arrosage.
Il est également indispensable de ne pas oubliez les pertes de charge dues au frottement des tuyaux, raccords, etc. par sécurité RS-Pompes conseille 10%, soit 60 m de HMT. Ce type de pompe de forage 4 pouces se traduit par une pompe pouvant fournir 2.5 m3/h à 60 m de HMT, ici la (D)S4C-19 M (en monophasé, T pour triphasé) serait un très bon choix la pompe inférieure ne pouvant pas atteindre ses caractéristiques [(D)S4C-13].
Important : une pompe de forage ne doit pas être installée au fond du forage. Le sable, très présent en fond de forage pourrait détériorer la pompe, il est important de l’installer à 1.5 mètres environ du fond.
