L'installation d'une pompe de puits immergée

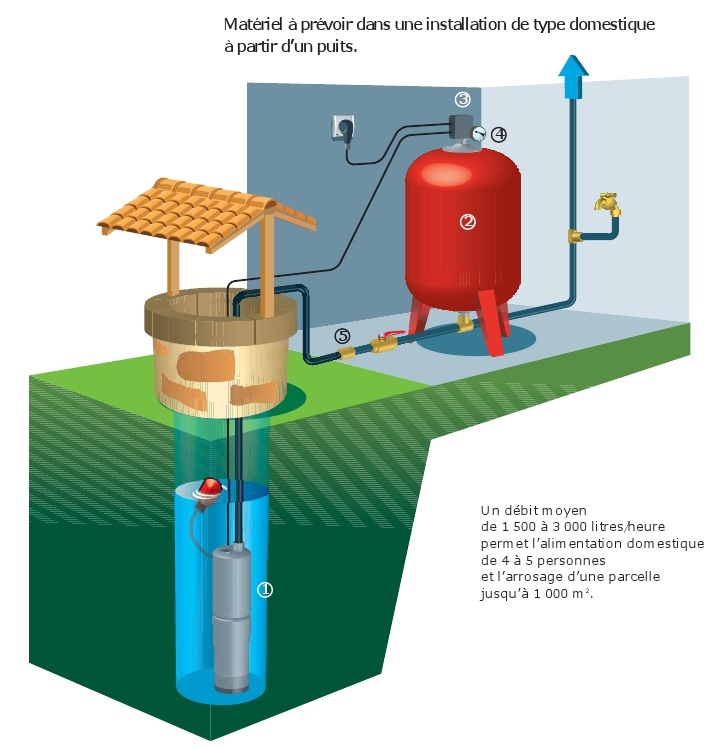

Comment installe-t-on un surpresseur de puits ? il y a quelques notions à connaitre pour rendre une pompe immergée de puits totalement autonome. Le but du procédé est que lorsqu’une demande d’eau est créée par un robinet ou n’importe quel point d’eau, la pompe se déclenche automatiquement puis s’arrête une fois le travail accompli. Voici comment installer une pompe de puits :

La pompe, vous avez sélectionné une pompe avec flotteur ce qui protège votre pompe de puits d’une éventuelle marche à sec. Néanmoins il n’est pas rare de voir un flotteur se bloquer à une paroi du puits il est donc préférable d’installer une protection de secours type DSN. Pour son installation la pompe immergée ne doit pas être suspendue directement par le câble d’alimentation ni par le tuyau de refoulement, optez pour un câble inox ou bien une corde. Egalement nous vous conseillons de ne pas installer une pompe de puits directement sur le fond du puits ou de la citerne, la présence de sable, limon ou autre saleté risquerait de boucher votre pompe immergée. Il est donc préférable de l’installer à 50 CM minimum du fond du puits. Sur la tuyauterie il est vivement conseiller de monter un clapet anti-retour à ressort soit en tête de puits ou dans certain cas au refoulement de votre pompe. Ce clapet a pour but de retenir la colonne d’eau et d’assuré le bon fonctionnement du système. Ensuite l’automatisme du surpresseur de puits se réalise essentiellement au niveau du réservoir à pression. Le rôle du réservoir à pression est de servir de tampon à l’installation de pompage. Lors d’une légère demande d’eau, il permet à la pompe de ne pas démarrer inutilement. A vessie ou à diaphragme choisissez le réservoir à pression qui vous convient. Dans l’exemple du schéma, sur la tête du réservoir on distingue un contacteur manométrique. C’est cet outil qui permet l’automatisme du système de pompage. Le câble d’alimentation de la pompe de puits est directement raccordé dans ce contacteur. Le principe de fonctionnement du contacteur est assez simple. Par le baie d’une action mécanique il est capable de détecter une pression. Lors que la pression du réservoir baisse (demande d’eau), le contacteur ferme le contact électrique et la pompe démarre puis lorsque la demande est terminée la pression augmente dans le réservoir le contacteur ouvre le contact, la pompe s’arrête. Il est possible d’apporter un réglage précis au contacteur grâce à deux vis mécaniques. C’est pourquoi l’on ajoute un manomètre, il permet de distinguer la pression haute d’arrêt ainsi que la pression basse de démarrage.

Vous connaissez désormais toutes les informations nécessaires pour faire de votre puits un surpresseur totalement autonome.

Quelle pompe de puits immergée choisir ?

Comment et quelle pompe de puits choisir est une question que bon nombre d’entre vous doivent se poser.
Avant toutes choses pour sélectionner une pompe immergée de puits il est important de connaitre les unités de mesure hydraulique d’une pompe. Pour une pompe à eau il y a deux grandes mesures à prendre en compte, le débit et la pression.
Le débit, c’est la quantité d’eau rejeté par la pompe à sont refoulement il est quantifié en m3/heure ou en litres/minute.
La pression, dans une courbe de pompe on ne parle pas de pression en bars mais en HMT (hauteur manométrique total) aussi appelé hauteur de colonne d’eau. Cette unité se mesure en mètres, à s’avoir que 10 mètres de HMT= 1 bars de pression.
Il faut s’avoir que pour une installation de maison individuel habité par 4/5 personnes et éventuellement une surface d’arrosage jusqu’à 1000 m² un débit suffisant serait de 3 m3/h.
Pour exemple vous possède un puits de 10 mètres de profondeurs, ce même puits se trouve sur le bas de votre terrain, 5 mètres par rapport à la maison. La hauteur manométrique total est donc de 15 mètres (de la pompe à la maison). Il faudrait donc en théorie une pompe de puits capable de fournir 1,5 à 3 m3/heures à 15 m de HMT. Néanmoins, cette installation ne fonctionnerait pas correctement. En effet, à la sortir du robinet vous obtiendrez un ruissèlement d’eau insuffisant pour un usage domestique. Il faudrait donc ajouter 2 bars supplémentaire à la sortie du robinet soit 20 mètres de HMT. Au totale il faut 15 mètres de HMT pour déplacer l’eau du puits puis 20 mètres de HMT pour utiliser cette eau convenablement. Il faudrait donc se procurer une pompe capable de fournir entre 1,5 et 3 m3/h à 35 mètres de HMT.
Autre point important lors de la sélection d’une pompe. Ne jamais sélectionner une pompe dans les extrêmes de la courbe (tableau présent dans les fiches produits). En effet, les valeurs en rouge du tableau ci-dessous sont à proscrire. Dans le cas contraire la pompe et plus particulièrement le moteur risque de voir sa durée de vie fortement diminué. Cette pompe conviendrait parfaitement à l’exemple évoqué plus haut.
