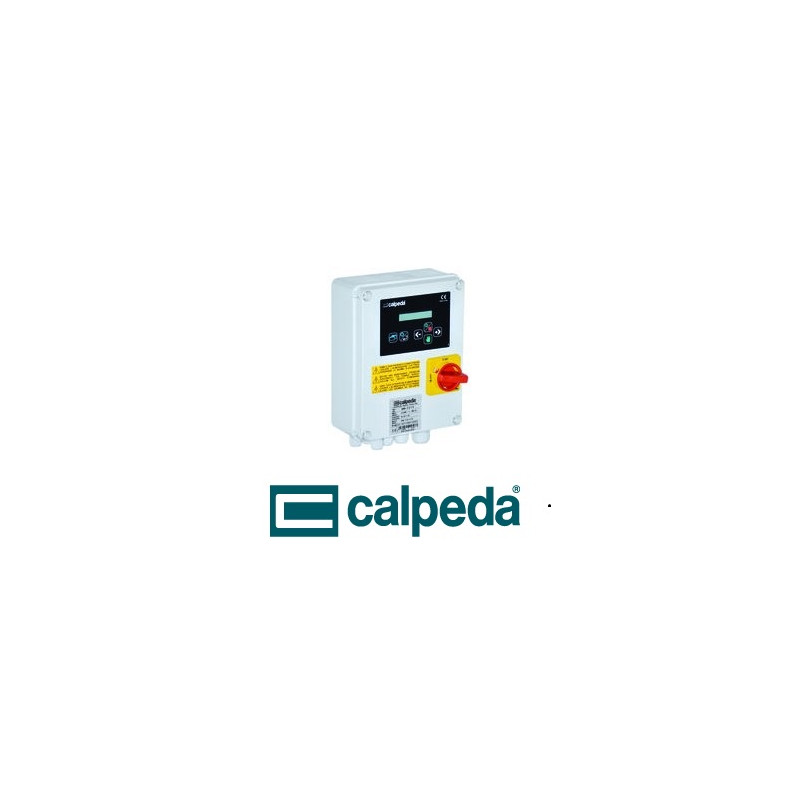

Coffret de protection QML/A 1D 12A-FA

Description du produit

Présentation :

Le QML/A 1D 12A-FA est un coffret de relevage avec protection thermique électronique pour une pompe monophasée. Il peut travailler en surpression ou en relevage. Le disjoncteur protège votre pompe en cas de blocage ou de problème électrique et déclenche l’alarme. Si le niveau monte dans votre cuve, le flotteur alarme détecte le risque de débordement et transmet l’information au coffret.  Un contact sec permet de reporter le défaut sur une sirène ou un gyrophare.

Domaine d’utilisation :

Le QML/A 1D 12A-FA propose deux modes d'utilisation :

1 / Il vient protéger des postes de relevage équipés d'une pompe sans flotteur avec 1 ou 2 régulateurs de niveau indépendants montés dans la cuve. Un flotteur alarme est géré en plus.

Les eaux chargées contiennent souvent des corps étrangers susceptibles de bloquer la pompe. Elle risque alors de surchauffer ou de griller si cela se reproduit trop souvent. Une protection thermique réglable à la valeur d’intensité du courant est indispensable pour protéger votre pompe de relevage. L’alarme vous prévient en cas de disjonction. Elle vous prévient avec le flotteur si le niveau d’eau est critique dans la cuve. Cela évite une inondation avec des eaux usées peu agréables.

2/ Il protège et commande un pompe de surpression avec pressostat ou une sonde piezo.

Le produit :

Coffret de démarrage et de protection thermique pour commander deux pompes de relevage monophasées (12A maxi).
Le QML/A 1D 12A-FA convient pour des pompes monophasées de 0,25 à 1,5 kW. Bien vérifier l'intensité du moteur au moment du choix et du réglage du boitier.

Il se présente dans un boitier IP 54 de dimensions 250 x 205 x 105 mm. Le montage dans un local intérieur est recommandé. Pour une installation en extérieur prévoir une enveloppe supplémentaire vendue en option.

Permutation automatique sur arrêt de la pompe ou temporisation réglable et secours sur défaut pompe.

• 1 bouton sectionneur en façade 2 positions : marche/arrêt.
• 1 gestion par carte électronique.
• 1 protection thermique électronique + 1 micro-contacteur pour la pompe.
• 1 réglage de l'intensité par potentiomètre
• 1 contact télécommande.
• Contact sec  pour la synthèse d'un défaut.

Ses points forts :

• Coffret compact
• Deux modes de gestion surpression ou relevage
• Convient à une large gamme de puissance de pompes

Autres produits de la gamme :

Coffret QTL/A 1D 12A-FA : coffret de relevage triphasé pour 1 pompe (1 à 12A)

Coffret QTL/A 1D 7.5 FT : coffret de relevage triphasé pour 1 pompes (13 à 18A)

Coffret QTL/A 1D 11 FT : coffret de relevage triphasé pour 1 pompes (17 à 25A)

Coffret QML/A 2D 12A-FA : coffret de relevage monophasé pour 2 pompes (1 à 12A)

Coffret QTL/A 2D 12A-FA : coffret de relevage triphasé pour 2 pompes (1 à 12A)

Coffret QML/A 3D 12A-FA : coffret de relevage monophasé pour 3 pompes (1 à 12A)

Coffret QTL/A 3D 12A-FA : coffret de relevage triphasé pour 3 pompes (1 à 12A)

Accessoires recommandés :

-           Flotteur à bille pour alarme

-           Lest pour flotteur

Autres accessoires :

-           Gyrophare rouge 230V livré avec équerre de fixation

-           Verrine de signalisation à LED : installation sur le dessus du coffret

Le coffret QML/A 1D 12A-FA se raccorde sur une alimentation équipée d'un dispositif de protection différentielle et d’un sectionnement bipolaire suivant les cas, en conformité avec la norme EN60204
