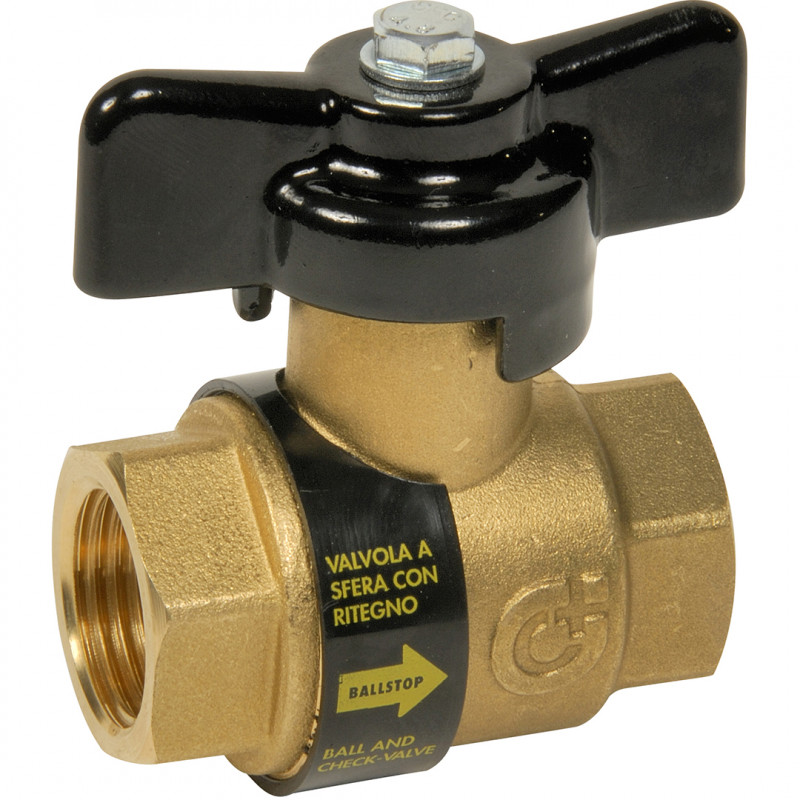

Vanne à sphère laiton avec clapet intégré Ballstop ACS 1"1/4
RS323007
Vanne à sphère en laiton 4MS avec clapet anti-retour intégré Ballstop ACS.
Référence Caleffi : 323070. Diamètre nominal : DN 1"1/4. Raccordement femelle/femelle BSP.
Pression maximale : 16 bars.
Clapet anti-retour intégré, montage toutes positions et faibles pertes de charge.
Garantie fabrication : 10 ans
Pour les installations d’eau potable, de chauffage, d’eau chaude et d’eau froide.
Produits similaires
Description du produit
Le produit :
La vanne à sphère Caleffi Ballstop référence 323070 associe une vanne d’arrêt en laiton CW617N-4MS à un clapet anti-retour intégré. Son raccordement femelle/femelle BSP cylindrique en DN 1"1/4 facilite son installation sur les réseaux compatibles. Le clapet intégré limite les inversions de circulation du fluide, tandis que la conception compacte réduit l’encombrement. Le presse-étoupe est en PTFE et le joint du clapet en NBR.
Domaine d’utilisation :
Cette vanne est destinée aux réseaux d’eau potable, de chauffage, d’eau chaude et d’eau froide. Elle convient aux installations fonctionnant entre +5 et +90 °C, dans la limite d’une pression maximale admissible de 16 bars.
Ses points forts :
- Clapet anti-retour intégré à la vanne à sphère pour limiter les inversions de sens du fluide.
- Conception compacte, montage toutes positions et faibles pertes de charge.
- Positionnement du levier à 45° permettant de neutraliser l’effet du clapet pour faciliter le démarrage, la maintenance ou la purge de l’air.
Autres produits de la gamme :
La gamme comprend les références Caleffi 323040 à 323090, disponibles du DN 1/2" au DN 2".
| Caractéristiques techniques | |
| Référence Caleffi | 323070 |
| Référence Sferaco | 323007 |
| Type | Vanne à sphère avec clapet anti-retour intégré Ballstop |
| Diamètre nominal | DN 1"1/4 |
| Raccordement | Femelle/femelle BSP cylindrique, ISO 228-1 |
| Pression maximale admissible | 16 bars |
| Température minimale admissible | +5 °C |
| Température maximale admissible | +90 °C |
| Matériau du corps | Laiton CW617N-4MS suivant EN 12165 |
| Matériau du clapet | PSU |
| Siège et presse-étoupe | PTFE |
| Joint du clapet | NBR |
| Coefficient de débit Kvs | 24 m³/h |
| Pression d’ouverture du clapet | 20 mbar |
| Longueur L | 83 mm |
| Hauteur H | 65.5 mm |
| Dimension E | 111 mm |
| Poids | 0,84 kg |
| Certification sanitaire | ACS, attestation n° 24 ACC LY 287 |
| Garantie fabrication | 10 ans, hors défauts d’installation et d’usure |
