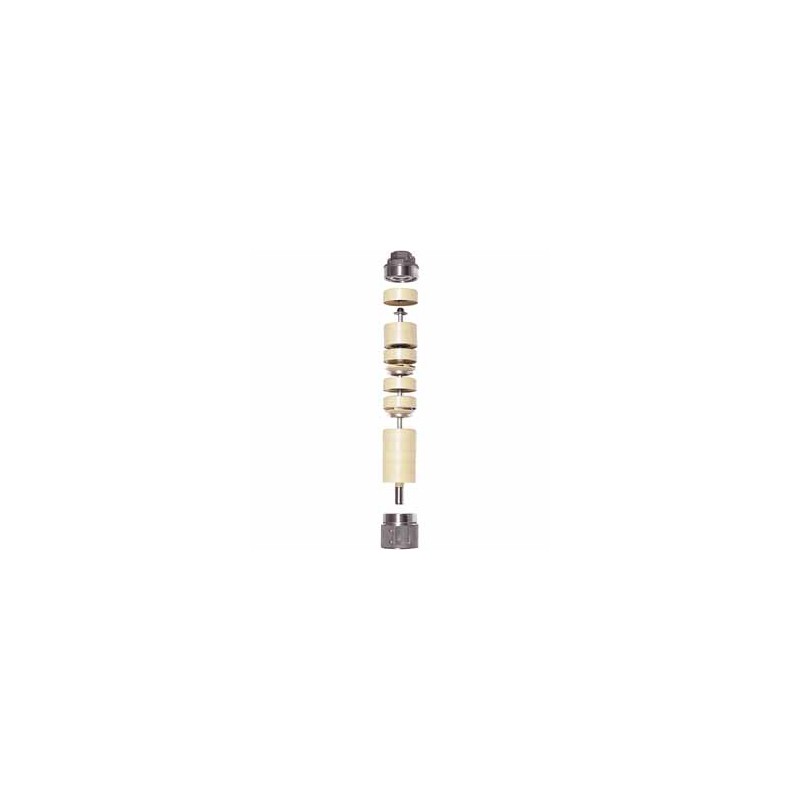

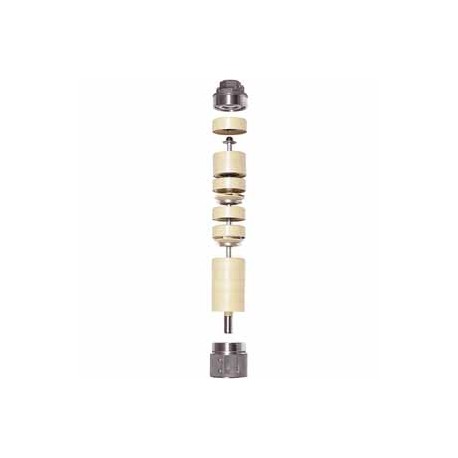

Hydraulique seul 4" (D)S4 8/27

Les bases de l'installation d'une pompe de forage.

Pour sélectionner votre pompe immergée de forage 4 pouces plusieurs questions sont à se poser. La première, quel est la tension d’alimentation dont vous disposez, triphasée 330 Volts ou monophasée 230 Volts. Ensuite, déterminez la fonction de la pompe, l’alimentation d’une maison ou d’un arrosage ou bien les deux. Ces données permettent d’un débit et une pression.

Concernant votre forage, il est important de posséder le débit du forage lors de sa réalisation (fournie par le foreur). Tous les forages ne donnent pas le même débit pour notre exemple le foreur nous à certifier que le forage réalisé fournie 4 m3/h.

Pour le débit de la pompe de forage il faut prendre en considération un débit instantané d’une habitation est de 2 à 2,5 m3/h. Un arrosage automatique quant à lui demande entre 1.5 et 2 m3/h de manière à pouvoir optimiser les voies d’arrosage. Toutefois, dans notre choix du débit nous allons privilégier 2.5 m3/h car l’arrosage est utilisé la nuit afin de limiter l’évaporation. Son débit ne se cumule donc pas à celui de la maison.

Pour la pression, une pompe à eau de forage exprime la pression en HMT (hauteur manométrique totale). Il faut savoir que 1 bar est égal à 10 mètres de HMT. Votre forage mesure 20 mètres de profondeur. Pour refouler l’eau jusqu’en haut du forage la pompe immergée devra alors fournir minimum 20 m de HMT. Cependant, la détermination ne s’arrête pas là. Il est essentiel de prendre en considération la hauteur naturelle de votre point d’eau le plus haut pour exemple 10 mètres. Il faut donc ajouter 10 mètres à la valeur déterminée précédemment, 20 + 10 = 30 mètres de HMT. Nous venons de déterminer la pression nécessaire afin d’alimenter le robinet le plus haut, il de dispose cependant de très peu de pression. C’est pourquoi l’on ajoute 2 bars soit 20 m de HMT, suffisamment de pression pour un usage domestique. L’arrosage quant à lui nécessite 2 à 3 bars de pression. Dans notre exemple la pompe doit donc fournir 20+10+30 = 60 m de HMT pour l’alimentation de la maison et de l’arrosage.

Il est également indispensable de ne pas oubliez les pertes de charge dues au frottement des tuyaux, raccords, etc. par sécurité RS-Pompes conseille 10%, soit 60 m de HMT. Ce type de pompe de forage 4 pouces se traduit par une pompe pouvant fournir 2.5 m3/h à 60 m de HMT, ici la (D)S4C-19 M (en monophasé, T pour triphasé) serait un très bon choix la pompe inférieure ne pouvant pas atteindre ses caractéristiques [(D)S4C-13].

Important : une pompe de forage ne doit pas être installée au fond du forage. Le sable, très présent en fond de forage pourrait détériorer la pompe, il est important de l’installer à 1.5 mètres environ du fond.
