Les pannes électriques peuvent rapidement endommager une pompe ou un moteur, entraînant des coûts de réparation importants et des arrêts imprévus. Ce guide explique comment choisir et installer les protections adaptées, comme le disjoncteur magnétothermique ou le relais thermique, en fonction du type de moteur (monophasé ou triphasé). Vous découvrirez également les solutions pour prévenir les surtensions, les surcharges et les risques liés à une mauvaise installation, garantissant ainsi une durée de vie optimale à vos équipements.
Pourquoi protéger une pompe ou un moteur électrique ?
Protéger une pompe ou un moteur permet d’éviter les dommages causés par les surtensions, les courts-circuits ou les surcharges. Sans protection, ces équipements risquent de tomber en panne prématurément, ce qui entraîne des coûts de réparation ou de remplacement. Une bonne protection prolonge leur durée de vie et garantit un fonctionnement fiable.
En cas de surtension ou de court-circuit, le moteur peut subir une surchauffe rapide. Cela endommage les enroulements et peut provoquer un incendie. Les moteurs triphasés sont particulièrement vulnérables aux déséquilibres de phase. Sans protection adaptée, ces risques sont décuplés, surtout dans les environnements humides ou exposés aux intempéries.
| Type de moteur | Risques électriques | Protection recommandée |
|---|---|---|
| Monophasé | Surtensions, surcharges | Disjoncteur magnétothermique |
| Triphasé | Déséquilibre de phase, surchauffe | Relais thermique + disjoncteur magnétothermique |
Une surintensité, même brève, suffit à détériorer le moteur. En quelques secondes, les enroulements chauffent et l’isolation fond. Cela provoque des courts-circuits. Les composants les plus sensibles sont les bobinages et les roulements. Sans protection rapide, le moteur est irréparable.
Causes fréquentes de panne électrique des pompes et moteurs
Problèmes d’installation électrique
Une mauvaise installation électrique cause souvent des pannes. Le couplage étoile/triangle mal réalisé endommage les moteurs triphasés. Des câbles mal dimensionnés ou des cosses mal serrées provoquent des surchauffes. Ces erreurs réduisent la durée de vie du moteur.
Les surtensions, surtout celles causées par la foudre, endommagent gravement les circuits électriques. Elles provoquent des courts-circuits ou brûlent les enroulements. Les pompes extérieures, pompe immergée, pompe de surface et pompe de relevage, sont particulièrement exposées. Pour s’en prémunir, il faut installer des parafoudres et des disjoncteurs adaptés. Ces protections limitent les dégâts en déroutant l’excès de tension vers la terre.
- Un mauvais couplage étoile/triangle peut détériorer le moteur si la tension du réseau ne correspond pas. Par exemple, un moteur 230/400V couplé en triangle sur un réseau 400V subit une surtension.
- Le câblage incorrect génère des courts-circuits ou des surchauffes. Les terminaisons doivent être faites avec soin pour éviter les mauvais contacts.
- Le choix du disjoncteur influence la protection. Il doit être dimensionné à 125 % de la charge continue + 100 % de la charge non continue.
- Une inversion de rotation sur un moteur triphasé altère son fonctionnement. Elle se corrige en inversant deux phases.
Les cosses mal serrées créent des résistances électriques. Cela provoque des surchauffes et des pertes de puissance. Les câbles inadaptés, trop fins, chauffent et fondent l’isolation. Il faut respecter la norme NF C 15-100 pour choisir la bonne section selon la puissance du moteur.
Problèmes d’usage des pompes et moteurs
Un blocage mécanique fait grimper le courant. Le moteur surchauffe et peut griller en quelques secondes. Les relais thermiques ou les disjoncteurs magnétothermiques coupent l’alimentation pour éviter les dommages.
Le fonctionnement à vide d’une pompe est très risqué. Sans liquide, le moteur ne se refroidit plus et surchauffe. Les joints et les roulements s’usent prématurément. Les signes d’un fonctionnement à vide incluent des disjonctions fréquentes et une baisse de performance. Un détecteur de marche à sec coupe l’alimentation avant que des dommages ne surviennent.

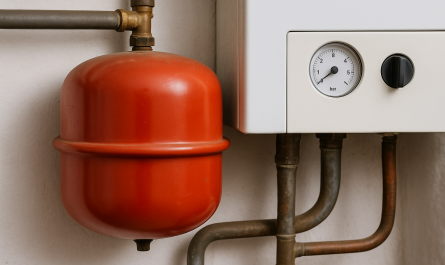

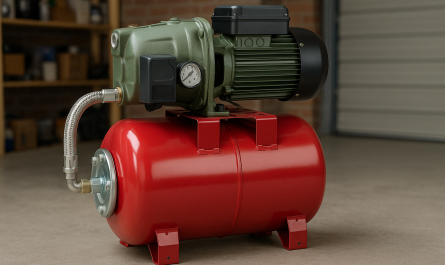

Les démarrages fréquents sollicitent fortement le moteur. Chaque démarrage génère un pic de courant pouvant atteindre 6 fois l’intensité nominale. Cela provoque une surchauffe et réduit la durée de vie du moteur. Un réservoir à pression limite les démarrages en stockant l’eau sous pression.
Problèmes liés au sous-dimensionnement
Un moteur sous-dimensionné travaille en permanence à sa limite. Il surchauffe et consomme plus d’énergie. Cela réduit sa durée de vie et augmente les risques de panne. Il faut choisir un moteur adapté à la charge pour garantir sa sécurité et sa longévité.
Un moteur surchargé montre des signes électriques clairs : surintensité, surchauffe et pertes de puissance. À court terme, cela provoque des courts-circuits. À long terme, les enroulements brûlent et le moteur devient inutilisable. Ces risques augmentent avec des démarrages fréquents ou un mauvais refroidissement.
| Application | Puissance requise | Type de moteur/pompe recommandé | Marge de sécurité |
|---|---|---|---|
| Piscine | Débit (m³/h) = Volume (m³) / Temps de filtration (h) + HMT (mCE) | Pompe monocellulaire ou centrifuge | 125% charge continue + 100% charge non continue |
| Hydraulique industrielle | 5,4 CV (pour 6cm³ à 180 bar) | Pompe à engrenages ou pistons | 125% charge continue + 100% charge non continue |
| Alimentation en eau | P (kW) = (Q × H × ρ × g) / η | Pompe multicellulaire | 125% charge continue + 100% charge non continue |
| Épuration | Débit minimum 0,5 m³/h par habitant équivalent | Pompe à vis ou à caniveau | 125% charge continue + 100% charge non continue |
| Chauffage/climatisation | P (kW) = U (V) × I (A) × η × √3 (triphasé) | Moteur électrique triphasé standard | 125% charge continue + 100% charge non continue |
*HMT : Hauteur Manométrique Totale | ρ : masse volumique de l’eau (1000 kg/m³) | g : accélération gravitationnelle (9,81 m/s²) | η : rendement global du système (0,6 à 0,85 selon technologie) | √3 : coefficient spécifique au triphasé
Pour un moteur sous-dimensionné, il faut d’abord vérifier la puissance nécessaire. Si possible, le remplacer par un modèle adapté. Ajuster la protection électrique pour qu’elle corresponde aux nouvelles caractéristiques.
Peut-on réparer un moteur ou une pompe grillé ?
La réparation d’un moteur électrique dépend de l’importance des dégâts. Si le bobinage est endommagé mais pas brûlé, un rebobinage est possible. Pour une pompe, il faut vérifier l’état du condensateur et des contacts. Dans certains cas, remplacer le moteur est plus économique que de réparer.
Un rebobinage coûte entre 500 et 800 euros selon la puissance. C’est rentable si le prix est inférieur à 60 % du prix d’un moteur neuf. Pour une pompe, le remplacement du condensateur ou des joints suffit parfois. Les professionnels évaluent les dommages avant d’intervenir. Le choix dépend du coût, disponibilité et durée d’immobilisation.
- État du bobinage : si les enroulements sont bruns ou noirs, la réparation est limitée.
- Coût de la main-d’œuvre : entre 35 et 45 € de l’heure selon les professionnels.
- Délais de livraison: un moteur neuf peut être livré plus rapidement qu’une réparation complexe.
- Garantie : un moteur neuf offre une garantie de 2 à 5 ans, contre 6 mois pour une réparation.
Mieux vaut remplacer le moteur si le rebobinage dépasse 60 % du prix d’un neuf. Vérifiez la compatibilité électrique et mécanique avec l’installation existante.
Quelles protections électriques installer ?

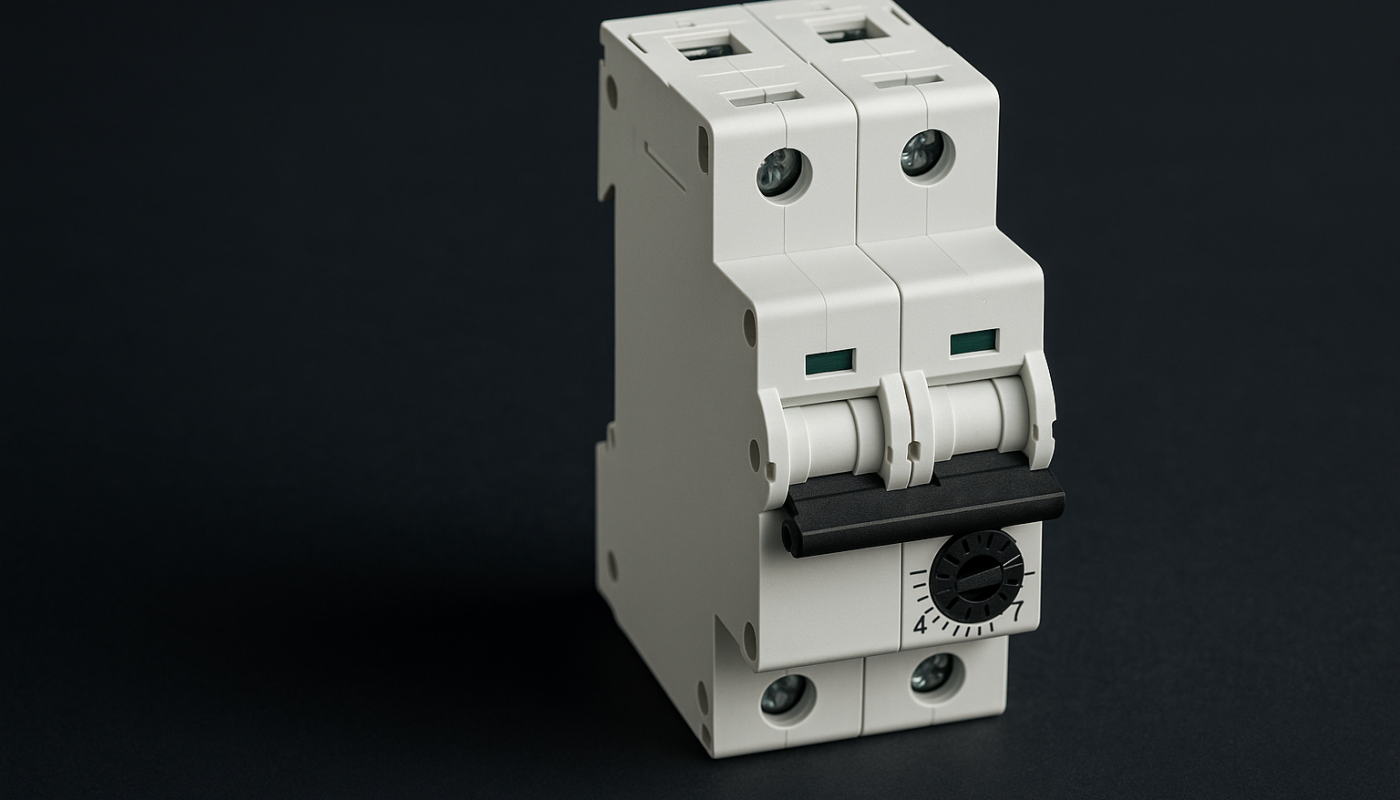

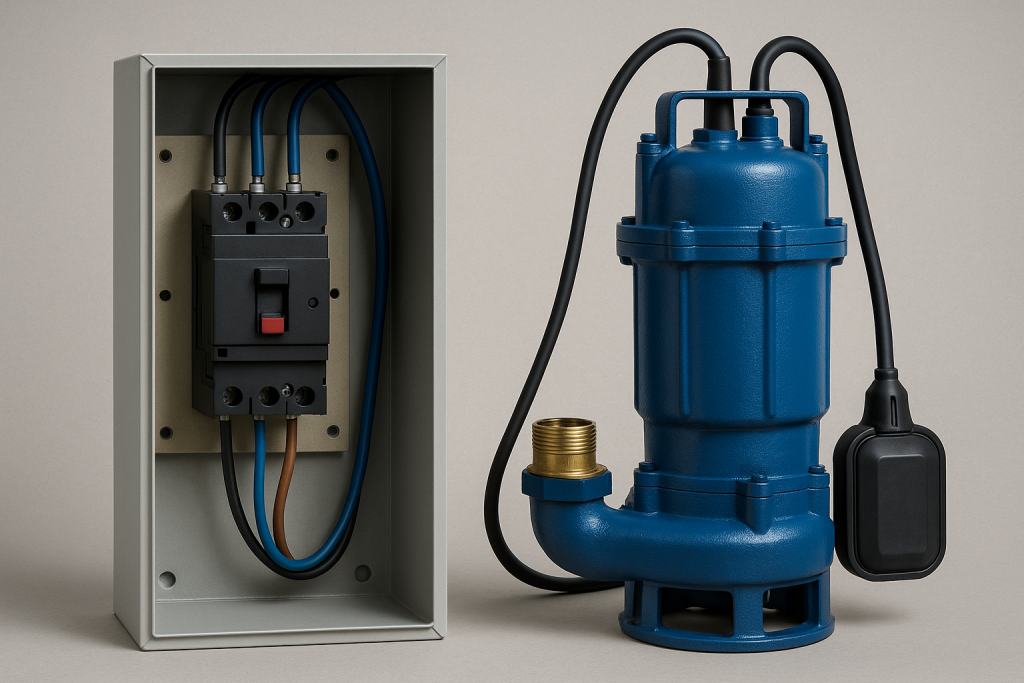

Disjoncteur magnétothermique pour pompes et moteurs
Le disjoncteur magnétothermique protège les moteurs contre les surintensités et courts-circuits. Il combine deux systèmes de détection : thermique pour les surcharges lentes et magnétique pour les courts-circuits brutaux. Cet appareil assure une protection fiable des pompes et moteurs.
Le disjoncteur magnétothermique protège les pompes et moteurs contre les surcharges et courts-circuits. Il détecte les surintensités prolongées grâce à son déclenchement thermique et réagit instantanément aux courts-circuits via son déclenchement magnétique. Le réglage s’effectue selon l’intensité nominale du moteur. Il convient aux moteurs monophasés et triphasés. Les courbes B, C et D correspondent à différents niveaux de sensibilité. Il s’installe dans un coffret électrique et doit être couplé à un relais thermique pour une protection optimale.
Le disjoncteur magnétothermique protège contre les surintensités et les surchauffes. Il détecte les défaillances du moteur et coupe l’alimentation avant les dommages. Le déclenchement thermique réagit aux surcharges prolongées, le magnétique aux courts-circuits. Il s’intègre dans le circuit électrique pour assurer la sécurité de l’installation.

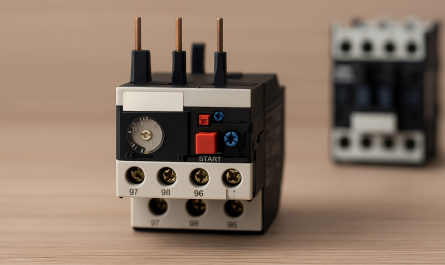

Relais thermique et ses applications
Le relais thermique protège les moteurs contre les surcharges prolongées. Il détecte l’augmentation du courant et coupe l’alimentation avant la surchauffe. Il fonctionne avec un contacteur et s’adapte aux moteurs monophasés et triphasés.
Le relais thermique permet de connecter des accessoires pour renforcer la protection. Des flotteurs surveillent le niveau d’eau. Des capteurs électroniques détectent les variations de pression. Le relais transmet ces informations au système de commande. En cas de problème, il coupe l’alimentation du moteur. Cette fonctionnalité évite les dommages dus au fonctionnement à vide. La protection est renforcée par un coffret étanche adapté aux conditions environnantes.
Le relais thermique s’installe sur les circuits monophasés et triphasés. Il faut le régler selon l’intensité nominale du moteur. Vérifiez la plaque signalétique pour connaître la valeur exacte. Le relais s’associe à un contacteur pour couper l’alimentation en cas de surcharge. Testez régulièrement son bon fonctionnement pour garantir la protection.
Pour approfondir vous pouvez consulter notre article sur le fonctionnement des relais thermiques.
Détecteur de marche à sec pour pompes
Le détecteur de marche à sec protège les pompes contre la surchauffe. Il surveille le niveau d’eau et coupe l’alimentation si la pompe fonctionne à vide. Cela évite les dommages aux composants mécaniques et électriques.
Différents types de capteurs détectent la marche à sec. Les flotteurs mécaniques indiquent le niveau d’eau. Les capteurs électroniques surveillent la pression. Les systèmes de détection par courant mesurent les variations du moteur. Chaque type s’adapte à une application spécifique. L’installation dépend du modèle choisi. Certains se raccordent directement au circuit électrique, d’autres nécessitent un module de commande. La mise en œuvre varie selon la complexité du système.
Le détecteur de marche à sec prévient la surchauffe du moteur. Il prolonge la durée de vie de la pompe en coupant l’alimentation à temps.
Comment bien dimensionner la protection électrique ?
La protection électrique doit correspondre au courant nominal du moteur. Ce dernier figure sur la plaque signalétique, exprimé en ampères (A). Pour un moteur triphasé, on utilise la formule I = (HP×746)/(U×1,73×r×FP), où HP est la puissance en chevaux, U la tension, r le rendement et FP le facteur de puissance. Le courant de démarrage peut atteindre 6 à 7 fois le courant nominal.
Pour un moteur de 4A, un disjoncteur calibré à 5A est nécessaire. Les conducteurs et protections sont dimensionnés à 125% de la charge continue plus 100% de la charge non continue. Exemple : un moteur triphasé de 15 kW nécessite un calcul avec P/(400×√3×cos φ×η). Le déclenchement magnétique agit entre 10 et 20 fois l’intensité nominale (In). Un disjoncteur courbe D s’adapte aux pics de démarrage.
Un moteur monophasé consomme 2 à 3 fois plus de courant qu’un triphasé à puissance égale. Pour un moteur 230V/400V en monophasé, la capacité du condensateur se calcule en microfarads. Les relais de surveillance triphasés détectent une phase manquante si la tension descend sous 85% de la valeur nominale. Un disjoncteur magnétothermique protège les deux types de moteurs, avec un réglage adapté à leur intensité.
Conseils pour prolonger la durée de vie des moteurs et pompes
Privilégiez du matériel électrique certifié CE pour garantir la sécurité. Les marques Legrand, Schneider ou Hager offrent des disjoncteurs et relais thermiques fiables. Lors du remplacement d’une pompe, vérifiez la compatibilité des protections existantes. Un disjoncteur mal adapté ne protège pas efficacement contre les surcharges ou courts-circuits.
Vérifiez régulièrement les connexions électriques pour éviter les surchauffes. Utilisez une pince ampèremétrique pour mesurer l’intensité du moteur et comparez-la à la valeur nominale. Nettoyez les contacts oxydés et resserrez les cosses lâches. Une maintenance annuelle réduit les risques de panne. Pour les pompes extérieures, installez un coffret étanche IP65 minimum pour protéger les composants des intempéries.
Un coffret électrique étanche protège les circuits contre l’humidité et la poussière. Choisissez un indice IP adapté à l’environnement : IP65 pour l’extérieur, IP55 pour l’intérieur humide. Vérifiez l’étanchéité des passages de câbles avec des presse-étoupes ou des manchons hermétiques.
Protéger efficacement un moteur ou une pompe, c’est anticiper les risques (surtension, surcharge) et choisir des protections adaptées (disjoncteur, relais thermique). Assurez-vous de vérifier le dimensionnement et d’installer des détecteurs de marche à sec pour éviter les arrêts brutaux. Une bonne protection prolonge leur durée de vie et évite des coûts imprévus, garantissant un fonctionnement sans faille, même dans les conditions les plus exigeantes.
