Votre pompe de relevage ne s’arrête plus ou, au contraire, ne s’active plus lorsque l’eau monte ? Ce dysfonctionnement pourrait provenir d’un flotteur défectueux. Dans ce guide, nous vous expliquons comment remplacer ce composant nécessaire en toute sécurité, qu’il s’agisse d’un flotteur câblé ou intégré à une pompe immergée. Vous découvrirez les étapes simples pour diagnostiquer le problème, choisir un flotteur de rechange compatible, et assurer un remplacement efficace dans le respect des normes de sécurité électrique de votre installation.
Comprendre le fonctionnement du flotteur de niveau sur une pompe de relevage
Rôle et importance du flotteur dans le système de relevage
Le flotteur détecte le niveau d’eau et déclenche la pompe en conséquence. Il empêche le fonctionnement à sec ou le débordement. C’est un interrupteur automatique essentiel.
Le flotteur active ou arrête la pompe selon le niveau d’eau. Il évite les dégâts par inondation et protège le moteur du fonctionnement à sec. Un flotteur défectueux cause des pannes mécaniques ou électriques. Il peut aussi provoquer des débordements ou des arrêts intempestifs.
Les différents types de flotteurs pour pompes de relevage
Il existe trois types principaux : le flotteur à poire libre avec câble réglable, le flotteur intégré à la pompe et le flotteur câblé indépendant. Leur choix dépend du type d’installation.
Plusieurs critères influencent le choix d’un flotteur de remplacement. La compatibilité avec le modèle existant est primordiale. Les conditions d’utilisation (eaux claires, usées ou chargées) déterminent le type adapté. Le débit et la pression du système influencent la performance. Enfin, l’espace disponible dans la cuve conditionne l’installation.
Reconnaître les signes d’un flotteur défectueux
Plusieurs signes indiquent un problème : la pompe tourne en continu, ne démarre pas malgré un niveau d’eau élevé ou s’arrête de façon irrégulière. Des disjonctions fréquentes s’ajoutent à ces symptômes.
Voici les causes fréquentes de dysfonctionnement d’un flotteur de pompe de relevage :
- Encrassement du flotteur par des débris, graisses ou sédiments dans les eaux usées
- Câble du flotteur emmêlé ou noué empêchant son mouvement naturel
- Infiltration d’eau dans le flotteur due à des fissures ou microfissures
- Défauts électriques (connexions corrodées ou contacts défectueux)
- Réglage inadapté du niveau de déclenchement de la pompe
Ces problèmes mécaniques ou électriques peuvent survenir même sans usure apparente, avec une durée de vie moyenne d’un flotteur variant entre 5 et 10 ans selon les conditions d’utilisation.
Tester le flotteur avec un multimètre reste la solution la plus fiable. Un test manuel consiste à soulever le flotteur pour vérifier la détection du niveau d’eau. Des mesures précises nécessitent un appareil de contrôle de la continuité électrique.
Outils et matériel nécessaires pour le remplacement

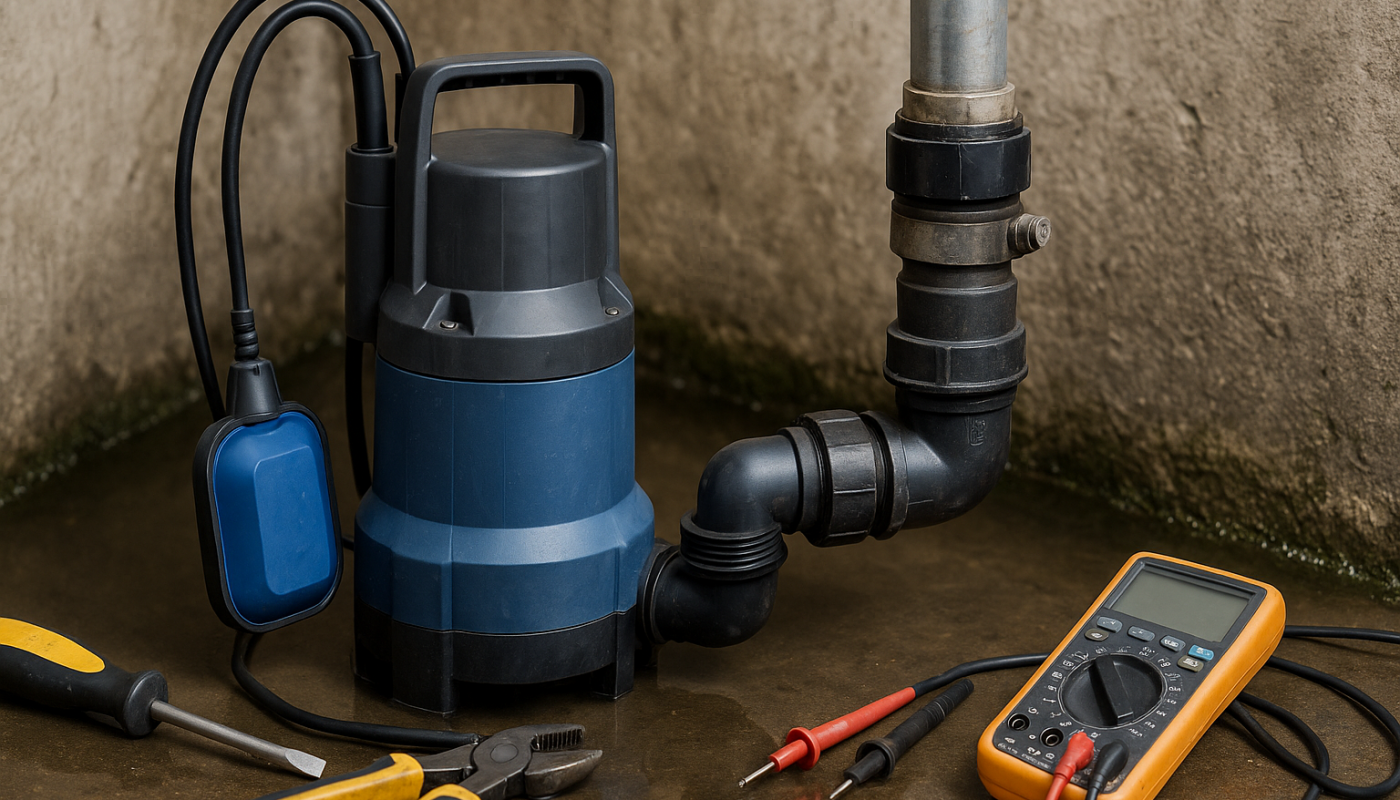

Pour remplacer un flotteur, préparez un tournevis, une pince, un multimètre pour les tests électriques et un flotteur compatible. Des connecteurs WAGO ou dominos électriques complètent l’outillage. Des gants isolants assurent la sécurité.
Avant l’intervention, sécurisez l’espace de travail. Vérifiez l’accès à la cuve et éclairez bien le secteur. Aérez si nécessaire et protégez l’équipement contre l’humidité. Coupez l’alimentation électrique.
Étapes détaillées pour remplacer un flotteur de niveau défectueux
Sécurisation et préparation de l’intervention
Commencez par couper le disjoncteur dédié à la pompe de relevage. Utilisez un testeur de tension pour confirmer l’absence d’électricité. Privilégiez un disjoncteur magnéto-thermique pour une protection optimale.
Référez-vous au schéma électrique pour localiser l’unité de commande. Vérifiez que la pompe est hors tension avant de retirer le couvercle de la cuve. Nettoyez les dépôts sur les parois et les raccords. Inspectez le câblage et les joints d’étanchéité.
Démontage et déconnexion de l’ancien flotteur
Ouvrez le boîtier supérieur de la pompe pour accéder au flotteur intégré. Pour un modèle câblé, repérez les attaches sur le tuyau de refoulement. Desserrez les vis ou colliers selon le système de fixation.
Déconnectez les fils électriques en notant leur position. Utilisez un multimètre pour tester la continuité du circuit. Pour un flotteur intégré, démontez le capot avec précaution. Vérifiez l’état des connexions et des isolants.
Installation et connexion du nouveau flotteur
Positionnez le nouveau flotteur en alignement avec les repères d’origine. Fixez-le avec les attaches fournies et vérifiez son mouvement libre. Pour un modèle câblé, respectez le tracé des câbles.
Reliez les fils selon le code couleur initial. Utilisez des dominos ou connecteurs WAGO pour des raccords étanches. Contrôlez l’isolation des jonctions avec du ruban adhésif. Refermez le boîtier après vérification de l’étanchéité.
Test et validation du fonctionnement après remplacement
Simulez un remplissage en versant de l’eau dans la cuve. Surveillez le déclenchement à différents niveaux. Un clic mécanique confirme l’activation électrique du flotteur.
Réglages et maintenance du flotteur
Ajustez la hauteur du flotteur pour définir les seuils de démarrage et d’arrêt. Une course de 15 à 20 cm évite les démarrages intempestifs. Nettoyez régulièrement les dépôts calcaires avec du vinaigre blanc.
Entretien et maintenance préventive du flotteur et de la pompe
Nettoyage et inspection régulière du flotteur
Un entretien régulier du flotteur prévient les pannes. Nettoyez-le au jet d’eau claire tous les 6 à 12 mois. Un nettoyage plus fréquent s’impose pour les eaux usées ou chargées. L’inspection visuelle s’effectue via les hublots d’accès. Retirez les dépôts avec une brosse douce. Vérifiez le câble pour repérer les usures. Contrôlez le mouvement libre du flotteur. Anticipez le remplacement préventif tous les 5 à 7 ans. Un entretien régulier évite les arrêts imprévus.
Une intervention réussie repose sur la sécurité (couper l’électricité), une procédure méthodique (démontage, remplacement, test) et un entretien régulier. Agir rapidement évite les dégâts d’eau, garantissant un système de relevage fiable. En quelques étapes, la pompe retrouve son rôle essentiel, sécurisant l’espace en toute sérénité.
