Vous avez du mal à choisir la bonne pompe à eau, entre risques de surconsommation, usure prématurée ou performance insuffisante, surtout lorsque l’on pense aux enjeux liés à une installation mal dimensionnée ? Comment bien dimensionner sa pompe à eau ? Découvrez les deux critères essentiels – le débit et la Hauteur Manométrique Totale (HMT) – pour un choix adapté à vos besoins, qu’il s’agisse d’alimenter une maison, d’arroser un jardin ou d’évacuer des eaux usées. Grâce à des explications claires, des exemples concrets et des recommandations pratiques, ce guide vous aidera à éviter les erreurs coûteuses, tout en optimisant la durée de vie et l’efficacité énergétique de votre équipement.
Le choix de la bonne pompe à eau ne se limite pas à sa puissance apparente. Un appareil mal dimensionné peut entraîner des conséquences coûteuses : surconsommation électrique, usure prématurée, performances décevantes. Pour éviter ces pièges, deux critères fondamentaux doivent être parfaitement évalués : le débit (en m³/h) et la Hauteur Manométrique Totale (HMT) en mètres. Cet article vous guide pas à pas pour réaliser ces calculs vous-même, qu’il s’agisse d’une utilisation domestique, d’arrosage ou de relevage.
Identifier les besoins de votre installation
Type de liquide : claire, chargée, usée
Le type d’eau à pomper détermine le matériau et le type de pompe à privilégier. Pour une eau claire (réseau, pluie), une pompe standard suffit. Pour une eau chargée de particules ou des eaux usées, optez pour une pompe équipée d’un rotor anti-colmatage. Saviez-vous que 75% des systèmes de pompage sont surdimensionnés ? Comprendre vos besoins réels est essentiel pour éviter ce piège coûteux.
Application ciblée : maison, jardin, relevage
Les besoins varient selon l’application. Pour une maison, comptez 100 à 150 litres par personne et par jour. Un jardin de 500 m² nécessite 3 à 6 m³/h. Pour un relevage d’eau en cas d’inondation, privilégiez des débits supérieurs à 30 m³/h. Le type d’eau (claire, chargée, usée) influence également le choix du matériau et du rotor. Une erreur de 10% dans l’estimation de vos besoins peut entraîner une surconsommation de 30%.
Calculer le débit nécessaire
Usage domestique / arrosage : repères en m³/h selon nombre d’habitants ou surface
Pour une maison de 4 personnes, prévoyez 1 à 2 m³/h. Pour un jardin de 500 m², un débit de 3 à 6 m³/h est généralement adapté. Un hectare nécessite plus de 6 m³/h. Pour une piscine, le débit doit permettre un renouvellement complet de l’eau en 4 à 6 heures. Une pompe de piscine sous-dimensionnée peut entraîner une filtration insuffisante et l’apparition d’algues.
Usage en relevage : surface inondée, fosse, type d’eau
En cas de relevage, le débit dépend de la vitesse d’évacuation souhaitée. Une cave inondée nécessite 30 à 40 m³/h. Pour des eaux chargées ou usées, choisissez des modèles robustes. Une pompe de relevage mal choisie peut doubler la durée d’assèchement. Pour une fosse septique, préférez des pompes anti-obstruction capables de traiter les solides.
Calculer la Hauteur Manométrique Totale (HMT)
Hauteur géométrique : distance verticale entre pompe et refoulement
La hauteur géométrique est la distance verticale entre le niveau de l’eau et le point de refoulement le plus haut. Pour une pompe de surface, c’est la distance entre le niveau de l’eau et la pompe. Pour une pompe immergée, c’est la profondeur du point d’eau. Une erreur courante est de confondre la profondeur de la pompe avec le niveau d’eau dans le puits.
Pression souhaitée à la sortie : conversion bar → mètres
La pression de sortie s’exprime en mètres de colonne d’eau (1 bar = 10 mètres). Pour un réseau domestique, 3 à 4 bars (30 à 40 mètres) sont suffisants. Pour l’aspersion agricole, prévoyez davantage. Cette valeur s’ajoute à la hauteur géométrique et aux pertes de charge pour le calcul de la HMT. Une pression mal évaluée peut entraîner un débit réel divisé par deux.
Pertes de charge : longueur tuyaux, diamètre, accessoires
Les pertes de charge résultent du frottement de l’eau dans les tuyaux et les accessoires. Comptez 0,1 mètre de perte par mètre de tuyau. Le diamètre est crucial : un tuyau trop étroit augmente les pertes de charge, un trop large favorise les dépôts. Les coudes, vannes et raccords créent des résistances additionnelles. Une erreur fréquente est de sous-estimer ces pertes de charge de 20 à 30%.
Exemple de calcul simplifié : additionner les trois valeurs
Prenons un exemple concret : pompe de surface, hauteur d’aspiration 4 m, refoulement 5 m, tuyauterie 15 m (1,5 m de pertes de charge), pression souhaitée 30 m (3 bars). HMT = 4 + 5 + 1,5 + 30 = 40,5 m. Pour une pompe immergée à 20 m de profondeur, refoulement 5 m, tuyauterie 30 m (3 m de pertes de charge), pression 30 m. HMT = 20 + 5 + 3 + 30 = 58 m. Une erreur de 10% dans ce calcul peut engendrer une surconsommation de 30%.
Choisir une pompe adaptée à votre débit et HMT
Lire une courbe de pompe : croisement HMT/Débit
Les courbes de performance des pompes montrent les combinaisons possibles de HMT et de débit. L’axe horizontal représente le débit en m³/h, l’axe vertical la HMT en mètres. La courbe de la pompe indique sa capacité à fournir un débit à une HMT donnée. Pour un point de fonctionnement (exemple 40,5 m HMT et 4 m³/h), la pompe choisie doit pouvoir fonctionner à ces valeurs pour garantir une performance optimale.
Risques d’un mauvais dimensionnement : sous/sur-régime
- Sous-dimensionnement : débit et pression insuffisants, renouvellement d’eau trop lent, qualité de l’eau compromise, consommation électrique accrue, usure prématurée
- Surdimensionnement : surcoût à l’achat, consommation excessive, filtration inefficace, usure prématurée des équipements, bruit accru, entretien plus fréquent
Le surdimensionnement est le plus courant, touchant 75% des installations. Il peut entraîner un gaspillage d’énergie de 30 à 50%. Pour une pompe de piscine, un débit trop élevé empêche la rétention des impuretés et peut endommager le filtre.
Astuces pour éviter les erreurs courantes
Vérification des tuyaux, anticipation des besoins futurs
Vérifiez que le diamètre des tuyaux correspond à celui des raccords de la pompe. Un tuyau d’aspiration de diamètre inférieur au raccord réduit la capacité d’amorçage. Anticipez une marge de 10 à 20% dans vos calculs pour prendre en compte d’éventuelles modifications futures de l’installation. Cela évite de devoir remplacer la pompe si vos besoins évoluent. Une adaptation bien pensée peut faire économiser 40% d’énergie.
Importance de l’entretien pour préserver la pompe
Une pompe bien entretenue dure jusqu’à 2 fois plus longtemps. Nettoyez régulièrement les filtres et les entrées d’eau. Vérifiez les joints et les câbles électriques. Pour les pompes immergées, contrôlez la présence d’éventuelles fuites. L’entretien régulier permet de maintenir l’efficacité et d’éviter les pannes imprévues, surtout en période de forte utilisation. Une maintenance préventive réduit les pannes de 60%.
Identifier les besoins de votre installation
Pour dimensionner une pompe, il faut d’abord identifier le type de liquide et l’usage. Ces deux critères définissent les caractéristiques techniques : puissance, débit et résistance. Une analyse précise évite des coûts inutiles et garantit une durée de vie optimale.
Type de liquide : claire, chargée, usée
Pour les eaux claires (pluie, puits, récupération), sans particules, une pompe standard suffit. La granulométrie acceptée est inférieure à 5 mm. Exemple : arrosage avec eau de pluie stockée dans une citerne.
Pour les eaux chargées (boue, sable), la granulométrie dépasse 20 mm. Une pompe de relevage, équipée d’un rotor broyeur, est nécessaire pour éviter les blocages. Exemple : drainage d’un chantier inondé ou d’un bassin avec feuilles.
Les eaux usées (WC, cuisine) nécessitent une pompe à roue vortex ou dilacératrice. Elle gère des particules de 5 à 20 mm, évitant le colmatage par les matières fécales ou fibres. Exemple : évacuation d’une fosse septique vers un réseau d’assainissement.
Application ciblée : maison, jardin, relevage
Pour une maison, une pompe alimentant un puits ou une citerne nécessite un surpresseur. Cela garantit une pression constante pour les appareils sanitaires, même en cas de pic de demande (douche + machine à laver simultanées).
Pour un jardin, le débit est prioritaire. Une pompe de surface convient pour une source peu profonde. Au-delà de 8 m, une pompe immergée est préférable. Le débit varie : 1 à 4 m³/h pour un petit jardin, plus de 8 m³/h pour un grand espace avec arrosage goutte-à-goutte étendu.

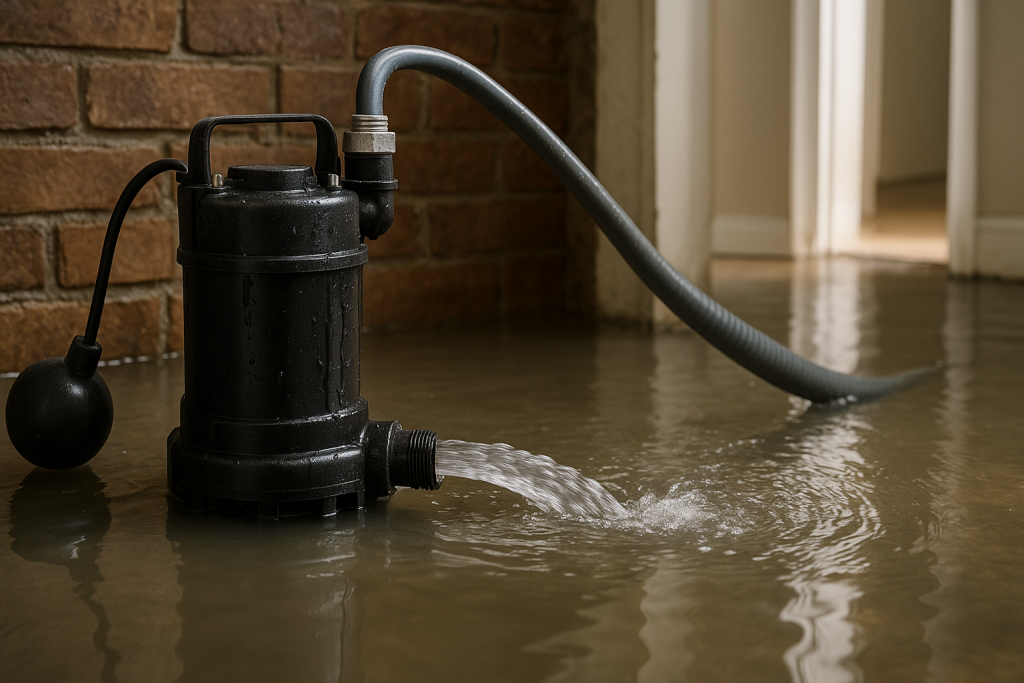

Pour un relevage (cave inondée, fosse), le débit prime sur la pression. Une pompe immergée, gérant eaux claires à chargées, est idéale. Son débit varie selon la hauteur à franchir, avec des modèles allant de 6 à 33 m³/h pour des situations urgentes.
Calculer le débit nécessaire
Usage domestique / arrosage : repères en m³/h
| Point d’eau / Usage | Débit moyen nécessaire (en m³/h) |
|---|---|
| Robinet / Évier | 0,7 |
| Douche | 1 |
| Baignoire | 1,2 |
| Arrosage manuel (lance) | 1,5 |
| Arroseur oscillant (pelouse) | 1,8 |
| Alimentation d’une maison (2-3 personnes) | 2 |
| Alimentation d’une maison (4-5 personnes) | 3 |
Le débit correspond au volume d’eau déplacé par heure. Pour une maison, additionnez les besoins simultanés de vos robinets et appareils. Par exemple, une douche (1 m³/h) et un évier (0,7 m³/h) en même temps nécessitent une pompe de 1,7 m³/h minimum. Pour le jardin, multipliez le nombre d’arroseurs par leur débit individuel : 5 arroseurs oscillants (1,8 m³/h chacun) imposent une pompe de 9 m³/h.
Attention à la consommation moyenne : 200 litres par personne et par jour. Pour une famille de 4 personnes, cela représente 800 litres quotidiens, mais le débit instantané dépend des usages simultanés. Un système de stockage (réservoir) peut lisser les pics de demande.
Usage en relevage : volume à évacuer
Les pompes de relevage se jugent surtout par leur puissance d’évacuation. Utilisez cette formule simple : Débit (m³/h) = Volume de la fosse (m³) ÷ Temps de vidange souhaité (heures). Par exemple, pour vider 20 m³ en 2 heures, il faut une pompe de 10 m³/h minimum. Si votre cave subit 10 m³ d’eau, une pompe de 5 m³/h mettra 2 heures pour la sécher.
Anticipez les risques météorologiques futurs : mieux vaut prévoir un modèle capable de gérer 20 % de volume en plus. Une pompe de 10 m³/h sera plus efficace en cas de fortes pluies. Pour les eaux usées, appliquez cette formule : Qp = Nb × 0,150 × ⅜, où Nb est le nombre d’occupants. Pour 4 personnes, cela donne 0,075 m³/h à évacuer en pointe.
Calculer la Hauteur Manométrique Totale (HMT) est essentiel pour choisir une pompe adaptée à vos besoins. La HMT mesure la pression nécessaire pour acheminer l’eau en compensant la hauteur, la pression souhaitée et les frottements dans les tuyaux. Elle s’exprime en mètres (m) ou bars, avec 1 bar = 10 mètres. Un calcul précis évite sous-dimensionnement (pompe inefficace) ou sur-dimensionnement (surconsommation d’énergie).
Hauteur géométrique : la distance verticale à vaincre
La hauteur géométrique rassemble deux paramètres : hauteur d’aspiration (Ha) et hauteur de refoulement (Hr). Pour une pompe de surface, la Ha est la distance entre le niveau de l’eau et l’axe de la pompe. Attention, cette valeur ne doit pas dépasser 7 à 8 mètres. Pour une pompe immergée, la Ha est nulle. La Hr est la distance entre l’axe de la pompe et le point d’utilisation le plus haut, comme un robinet à l’étage ou un arroseur en pente.
Pression souhaitée à la sortie : le confort d’utilisation
L’eau doit arriver avec une pression suffisante. En usage domestique ou pour l’arrosage, une pression de 2 à 3 bars est idéale. Convertir en mètres avec 1 bar = 10 mètres : 2,5 bars = 25 mètres à intégrer à la HMT. Cela assure un débit adapté à un robinet, un lave-linge ou un système d’irrigation.
Pertes de charge : les frottements à compenser
Les pertes de charge traduisent l’énergie perdue par les frottements de l’eau dans les tuyaux et raccords. Pour une estimation rapide, comptez 10 % de la longueur totale des tuyaux. Ainsi, 40 mètres de tuyauterie entraînent environ 4 mètres de perte de charge.
- Longueur des tuyaux : plus les tubes sont longs, plus les pertes augmentent.
- Diamètre : un diamètre trop étroit amplifie les frottements.
- Coudes et vannes : chaque élément perturbe l’écoulement.
- Débit : un débit élevé accroît les pertes.
Formule et exemple de calcul de la HMT
La formule clé est : HMT = Ha + Hr + Pr + Pc. Voici un cas pratique pour une pompe de surface arrosant un jardin :
- Situation : Pompe à côté d’une cuve.
- Données : Ha = 1 m, Hr = 2 m, tuyaux = 40 m, pression = 2 bars.
- Calcul :
- Hauteur géométrique = 1 m + 2 m = 3 m.
- Pression souhaitée = 2 bars = 20 m.
- Pertes de charge = 10 % de 40 m = 4 m.
HMT = 3 + 20 + 4 = 27 mètres. La pompe devra donc fonctionner à une HMT de 27 mètres. Ce calcul évite les erreurs courantes, comme une pompe insuffisante ou surpuissante.
Choisir une pompe adaptée à votre débit et HMT
Lire une courbe de pompe : trouver le point de fonctionnement
Chaque pompe possède une courbe de performance, fournie par le fabricant. Cet outil montre la relation entre le débit (en m³/h) et la HMT (en mètres). Sur ce graphique, l’axe horizontal indique le débit, tandis que l’axe vertical affiche la HMT.
Pour utiliser cette courbe, reportez vos valeurs de débit et HMT calculées. Dessinez une ligne verticale depuis la valeur de débit et une ligne horizontale depuis la valeur HMT. Leur intersection montre si la pompe est adaptée.
Voici les étapes pour valider votre choix avec la courbe :
- Calculez votre débit requis (en m³/h).
- Calculez votre HMT requise (en mètres).
- Reportez ces deux valeurs sur les axes de la courbe de performance de la pompe.
- Vérifiez que le point d’intersection se trouve bien sur la courbe de la pompe.
Le point idéal se situe dans le tiers central de la courbe. C’est la zone de rendement optimal. Évitez les points extrêmes, qui provoquent un fonctionnement inefficace.
Risques d’un mauvais dimensionnement : sous-régime et sur-régime
Un sous-dimensionnement survient quand la pompe manque de puissance. Elle ne fournit pas le débit ou la pression souhaitée. L’eau arrive en faible quantité, rendant l’arrosage inefficace ou l’eau du robinet trop faible.
Un sur-dimensionnement est plus difficile à détecter. La pompe fonctionne en dehors de sa zone optimale. Cela entraîne une surconsommation d’électricité, des vibrations excessives et un bruit désagréable.
Le pire : l’usure prématurée. Les roulements et la garniture mécanique s’abîment plus vite. La durée de vie de la pompe diminue. Le sur-dimensionnement coûte plus cher à l’achat et en électricité sur le long terme.
Le bon choix évite ces pièges. Il faut une pompe dont la courbe englobe votre point de fonctionnement. Cela garantit un fonctionnement silencieux, efficace et durable dans le temps.
Astuces pour éviter les erreurs courantes
Une pompe mal installée ou mal entretenue peut causer des pannes coûteuses. Voici des conseils pratiques pour éviter les erreurs fréquentes et prolonger sa durée de vie.
- Vérifier le diamètre des tuyaux : Un tuyau trop étroit limite le débit et augmente les pertes de charge. Pour un débit de 3,5 m³/h, un diamètre intérieur de 32 mm est idéal. Un tuyau de 25 mm réduit le débit à 3,5 m³/h, risquant d’endommager la pompe.
- Anticiper les besoins futurs : Si vous prévoyez d’agrandir votre jardin ou d’ajouter des points d’eau, choisissez une pompe avec une marge de 10-15 % sur le débit. Cela évite un remplacement coûteux.
- Ne pas négliger l’entretien : Un filtre obstrué réduit le débit de 30 %. Nettoyez-le tous les 3 mois en hiver, plus fréquemment en été. Pour les pompes immergées, vérifiez qu’elles ne reposent pas dans la boue.
- Protéger la pompe : Une pompe de surface exposée au gel peut casser. Videz-la en hiver. Pour les pompes extérieures, utilisez un coffre étanche ou un abri. Une pompe de piscine laissée sous la pluie voit sa durée de vie réduite de 40 %.
En suivant ces étapes, vous évitez 70 % des pannes prématurées. Une étude montre que 60 % des utilisateurs négligent les pertes de charge, entraînant une surconsommation énergétique de 20 %.
L’essentiel à retenir pour bien dimensionner votre pompe
Dimensionner une pompe à eau est essentiel pour assurer sa performance et sa durée de vie. Une erreur de calcul peut entraîner des coûts inutiles ou une usure prématurée. Voici les étapes clés à suivre.
Identifiez d’abord votre application : eau claire, eaux usées, usage domestique ou arrosage. Calculez ensuite le débit nécessaire selon le volume à transporter. Enfin, déterminez la Hauteur Manométrique Totale (HMT), qui inclut la hauteur géométrique, les pertes de charge et la pression requise à la sortie.
Comparez ces valeurs à la courbe de performance de la pompe. Une pompe mal dimensionnée peut causer des problèmes de débit ou une consommation excessive. Une marge de 10 % sur l’HMT est recommandée pour pallier les imprévus.
Pour trouver le modèle adapté à vos besoins, explorez nos gammes : pompe de relevage, pompe de surface, surpresseur à eau ou pompe immergée. Pour approfondir vos calculs, consultez notre guide détaillé pour calculer sa HMT.
Dimensionner votre pompe à eau garantit efficacité et durabilité. Définir vos besoins (type d’eau, usage), calculer débit et HMT, vérifier le point de fonctionnement sur la courbe de la pompe optimise l’installation. Découvrez nos pompes de relevage, surface, surpresseurs, immergées. Approfondir vos calculs via notre guide dédié.
