Vous avez du mal à faire couler l’eau correctement dans vos robinets ? Le branchement d’un surpresseur d’eau peut résoudre ce problème de manière efficace et durable. Dans ce guide, vous découvrirez les étapes clés pour une installation sécurisée, les bonnes pratiques pour un fonctionnement optimal, et comment choisir le bon système selon vos besoins spécifiques.
Comprendre le surpresseur d’eau et son utilité
Pourquoi installer un surpresseur dans votre réseau d’eau
Plusieurs signes montrent une faible pression d’eau : un filet d’eau dans la douche, un remplissage lent d’un récipient, ou encore un jet d’eau faible. Lorsqu’elle est inférieure à 1 bar, la pression devient problématique. Le surpresseur remédie à ce problème en augmentant la pression pour un débit d’eau amélioré et plus régulier. Pour choisir le bon système, il faut tenir compte de plusieurs critères.
Le surpresseur d’eau améliore nettement le confort domestique. Il permet d’utiliser simultanément plusieurs points d’eau sans perte de pression. Il optimise aussi le fonctionnement des appareils ménagers comme le lave-linge ou le lave-vaisselle. En maintenant une pression constante entre 2 et 3 bars, il évite les cycles de lavage trop longs ou les erreurs de remplissage sur les appareils électriques. Pour garantir une efficacité optimale, il faut veiller au bon raccordement de votre réseau hydraulique. Cela évite les fuites et les pertes de pression.
Les différents types de surpresseurs et leurs applications
On distingue plusieurs types de surpresseurs : les modèles à piston (robustes mais bruyants), à vis (silencieux et efficaces), à membrane (compacts et peu bruyants), et les groupes hydrophores combinant pompe et réservoir. Pour les piscines, des modèles comme le SwimExpert sont conçus pour alimenter les robots de nettoyage. Certains atteignent 5000 L/h avec une pression de 5 bars. Les fabricants comme Grundfos proposent aussi des modèles pour puits ou forages, particulièrement utiles pour la circulation de l’eau de pluie ou pour l’extraction depuis une nappe phréatique.
Le choix dépend de plusieurs critères : le débit (en m³/h), la pression (en bars) et la puissance du moteur (en watts). Pour un usage domestique, une pression de 2 à 3 bars est idéale. Un modèle de 750 à 1500 watts convient pour un foyer. Le réservoir doit faire au minimum 60 litres. Pour 1 à 5 personnes, un débit de 1 à 4 m³/h est recommandé. 1 bar équivaut à 10 mètres de hauteur. Assurez-vous que l’alimentation électrique est adaptée à la puissance du surpresseur. Si vous souhaitez faire des économies d’énergie, vérifiez que votre système est conforme aux normes en vigueur.
Préparation et matériel pour l’installation du surpresseur
Équipements nécessaires pour un branchement réussi
Voici la liste des outils et accessoires indispensables pour garantir une installation réussie d’un surpresseur d’eau.
- Surpresseur (pompe et réservoir à vessie) : composant central pour augmenter et réguler la pression de l’eau, adapté au débit et à la pression requis
- Tuyaux résistants à la pression (aspiration et refoulement) : dimensionnés pour supporter 6 à 10 bars, évitant les pertes de charge et garantissant l’étanchéité
- Clapet anti-retour : dispositif empêchant le reflux d’eau, à placer près de la source pour éviter le désamorçage du système
- Pressostat et manomètre : éléments de régulation pour contrôler les seuils de pression (delta de 1,5 à 2 bars recommandé) et surveiller en temps réel
- Matériels d’étanchéité (ruban téflon, pâte à joint, filasse) : nécessaires pour des raccordements hydrauliques parfaitement étanches
Description des composants spécifiques comme le pressostat, le manomètre et le clapet anti-retour, avec leur fonction dans le système de surpression
Le pressostat est un interrupteur qui détecte la pression et active ou désactive la pompe. Le manomètre mesure la pression de l’eau, tandis que le clapet anti-retour bloque le reflux d’eau pour maintenir le système sous pression. Un manomètre affichant moins de 0,3 bar signale une pression insuffisante.

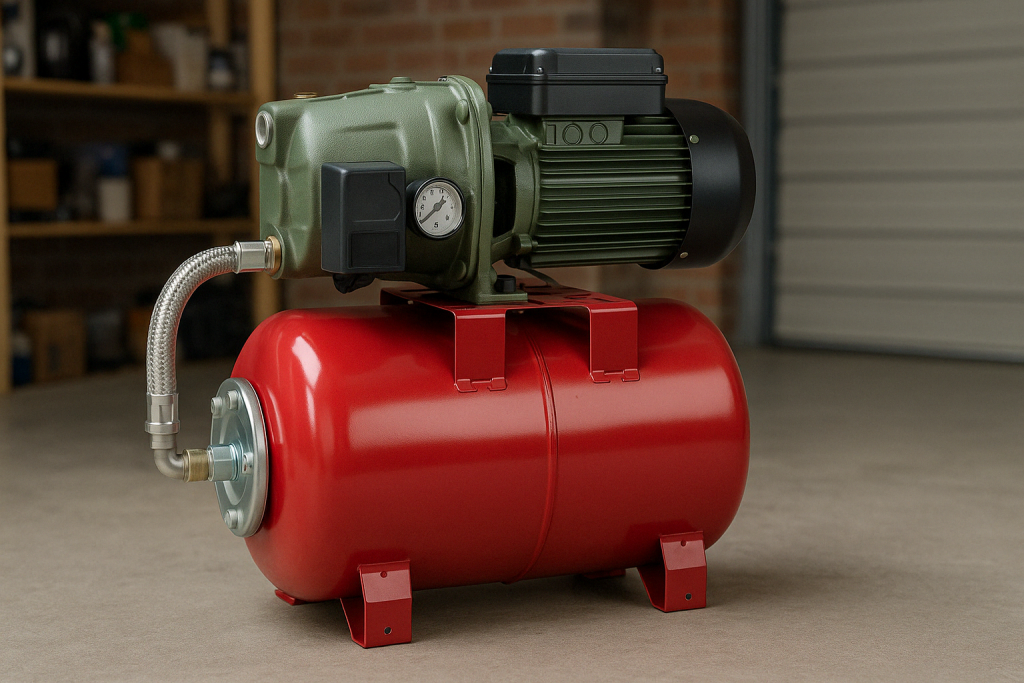

Le réservoir à vessie stocke l’eau sous pression pour réduire les démarrages fréquents de la pompe. Son volume utile représente environ 30 % de sa capacité totale. Un démarrage électrique consomme 5 à 7 fois la puissance nominale de la pompe.
Choix de l’emplacement optimal pour le surpresseur
Le surpresseur doit être installé dans un espace sec, ventilé et accessible. Le sol doit être plat et solide pour atténuer les vibrations. Un local technique, un garage ou une cave répondent à ces critères de protection contre l’humidité et les variations thermiques.
| Emplacement | Avantages | Inconvénients |
|---|---|---|
| Local technique sec et ventilé | Protection contre l’humidité et la surchauffe, facilité d’accès pour l’entretien, surface stable réduisant les vibrations | Espace nécessaire pour l’installation, nécessite une ventilation mécanique si espace confiné |
| Sous-sol | Réduction des nuisances sonores, protection contre le gel en hiver, proximité du réseau hydraulique | Risque d’humidité nécessitant un drainage, difficulté d’accès pour les réparations, nécessite un éclairage adapté |
| Niveau du sol (rez-de-chaussée) | Facilité de raccordement aux réservoirs d’eau, minimisation des pertes de charge, accessibilité optimale | Exposition aux variations thermiques, risque de gel en hiver sans isolation, nuisances sonores plus perceptibles |
| Installation immergée | Élimination du risque de cavitation, pas de problème de NPSH, gain d’espace au sol | Difficulté d’entretien, risques de corrosion accélérée, impossibilité d’intervention sans vidange |
| Garage | Protection du ballon vessie contre le gel, espace souvent disponible dans les habitations | Exposition potentielle à la poussière, risque d’engorgement en cas de surchauffe, nuisances sonores proches des pièces de vie |
Précautions de sécurité avant l’installation
Avant de commencer, coupez l’alimentation électrique générale. Installez un disjoncteur magnéto-thermique adapté pour protéger l’équipement. La norme NF C 15-100 encadre les installations électriques pour éviter les risques d’incendie.
Vérifiez l’état des canalisations existantes. Le tuyau d’aspiration ne doit pas être trop étroit, coudé ou non étanche. La hauteur maximale d’aspiration pour un surpresseur est de 8 mètres. Les tuyaux doivent résister à 6 à 10 bars. Pour un modèle monophasé, prévoyez 230V, 380V pour un triphasé.

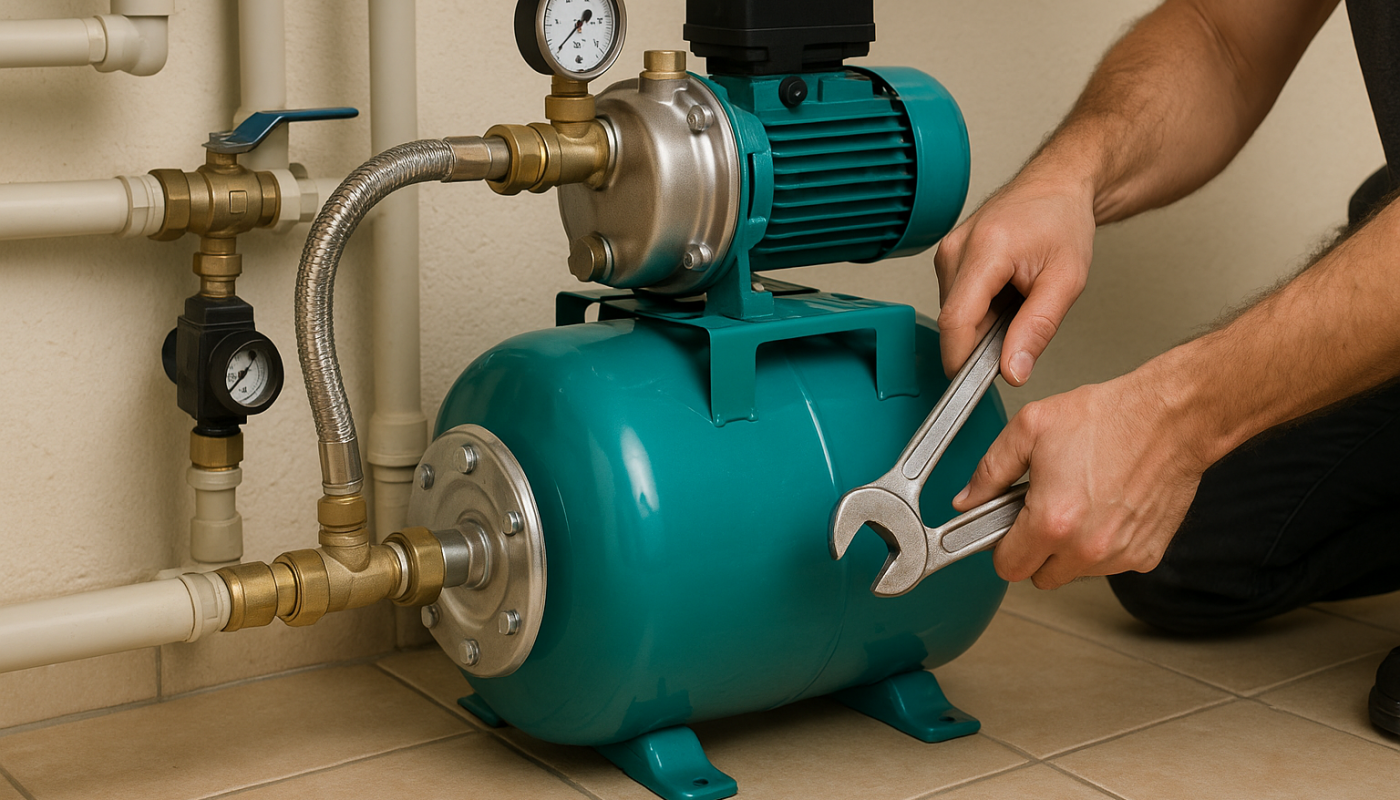

Connexion hydraulique du surpresseur : étapes importantes
Description détaillée des étapes de raccordement des tuyaux d’aspiration et de refoulement au surpresseur, avec focus sur l’étanchéité des connexions
Reliez l’entrée du surpresseur à la source d’eau (puits ou réseau) et la sortie au réseau de distribution. Pour garantir l’étanchéité, utilisez du ruban téflon, de la pâte à joint ou de la filasse sur les raccords filetés. Installez un clapet anti-retour en amont pour éviter le désamorçage. Les tuyaux doivent résister à une pression de 6 à 10 bars.
Explication de l’installation des éléments de régulation comme le clapet anti-retour, les vannes d’isolement et le filtre, avec leur positionnement optimal
Le clapet anti-retour se place près de la pompe, après la sortie, avant la vanne de contrôle. Le préfiltre s’installe sur le tuyau d’aspiration, avant la pompe, pour éviter les impuretés. Les vannes d’isolement permettent de couper le circuit pour l’entretien. Une charge statique minimale de 0,61 mètre est recommandée sur le clapet anti-retour pour une étanchéité optimale. Positionnez les vannes avec des raccords adaptés (soudure, brasage) pour faciliter la maintenance.
Branchement électrique et mise en service du système
Raccordement électrique sécurisé du surpresseur
Pour un raccordement électrique en sécurité, coupez l’alimentation générale. Utilisez des câbles adaptés au courant (230V monophasé ou 380V triphasé) et protégez le circuit avec un disjoncteur dédié. Vérifiez la polarité : phase (L), neutre (N) et terre (⏚). Un câblage inadapté peut endommager le moteur.
Installez un disjoncteur magnéto-thermique pour protéger le moteur contre les surtensions. Pour une pompe de 7,8 A, un disjoncteur entre 6 et 10 A est idéal. Un relais thermique évite les surcharges prolongées. En monophasé, l’intensité est deux à trois fois supérieure à celle du triphasé à puissance équivalente. Respecter les normes électriques garantit une installation aux normes.
Réglage du pressostat pour une pression optimale
Le pressostat active ou désactive le surpresseur selon la pression. Pour un usage domestique, un seuil de 2 à 3,5 bars est recommandé avec un delta de 1,5 à 2 bars. La pression de la vessie doit être 0,2 bar inférieure à la pression de démarrage. Un mauvais réglage entraîne des démarrages fréquents et une usure prématurée.
- Identifier les vis de réglage haute/basse pression sur le pressostat en se référant au manuel du fabricant
- Vérifier la pression de démarrage avec un manomètre, ajuster à 2 bars minimum pour un usage domestique
- Régler la pression d’arrêt en ajoutant un delta de 1,5 à 2 bars par rapport au seuil de démarrage
- Tester le cycle complet (démarrage/arrêt) et corriger les écarts en observant la réponse du système
Amorçage et test de fonctionnement du surpresseur
Pour amorcer, remplissez la pompe d’eau via le bouchon d’accès. Fermez toutes les vannes, démarrez la pompe et ouvrez progressivement la vanne de sortie. Une présence d’air dans le circuit cause des problèmes de cavitation et une surchauffe. Un système mal amorcé tourne à sec, réduisant sa durée de vie.
Après installation, vérifiez l’étanchéité des raccords en observant le manomètre. Une chute de pression indique une fuite. Testez le cycle complet : la pompe doit s’arrêter à 3,5 bars et redémarrer à 2 bars. Un bruit anormal ou une surchauffe traduit un dysfonctionnement. Un entretien annuel préventif évite les pannes imprévues.
Entretien et maintenance du surpresseur pour une longévité maximale
Présentation des opérations d’entretien régulier à réaliser sur le surpresseur pour garantir sa performance et sa durabilité
L’entretien régulier inclut le contrôle de la pression de la vessie (1,8 bar pour 2 bars de seuil), le nettoyage des filtres et l’inspection des joints. Une pression insuffisante réduit la durée de vie du système.
Guide de diagnostic et résolution des problèmes courants rencontrés avec les surpresseurs
Les démarrages fréquents traduisent un réglage trop serré du pressostat ou une pression de vessie inadaptée. Un bruit anormal peut provenir d’un grippage de la pompe ou d’un manque d’étanchéité. Une perte de pression s’explique par une fuite ou un clapet défectueux. Un nettoyage des éléments obstrués et un contrôle du circuit permettent souvent de résoudre ces soucis. Pour des pannes persistantes, il est préférable de consulter un professionnel.
Brancher un surpresseur d’eau en toute sécurité exige une préparation rigoureuse, un raccordement hydraulique étanche et un branchement électrique aux normes. En vérifiant le réseau, en choisissant le modèle adapté (puits, piscine ou usage domestique) et en réglant précisément le pressostat, chaque étape garantit une pression stable et sans faille. Une fois l’installation validée, profitez d’un système fiable, où chaque goutte d’eau circule avec efficacité, sans compromis sur la sécurité ou la durée de vie du matériel.
